BQ7965x-Q1 系列器件可在不到 200µs 的时间内提供 6S 至 12S (BQ79652-Q1)、14S (BQ79654-Q1) 或 16S (BQ79656-Q1) 电池模块的高精度电池电压测量，同时这些器件还支持分流电阻器电流检测测量。借助集成式前端滤波器，可以在电池输入通道上使用简单、低额定电压的差分 RC 滤波器来实施系统。集成式后 ADC 低通滤波器可以执行经过滤波、类似于直流电的电压测量。该系列器件还支持集成电流检测功能，可选择与电池电压测量同步，以更好地计算荷电状态 (SOC)。此器件支持自主内部电池平衡，并通过监测温度来自动暂停和恢复平衡，以免出现过热条件。

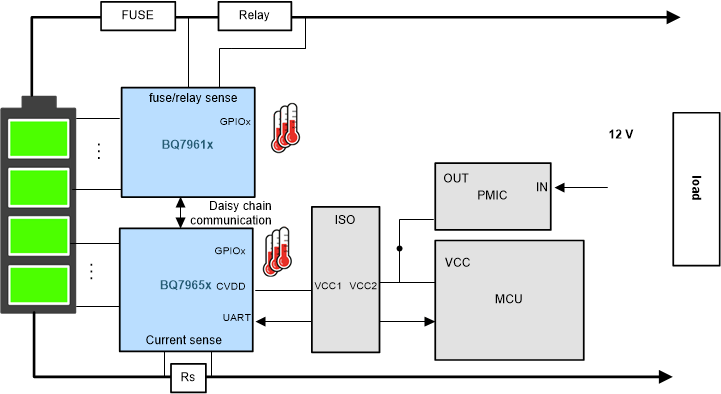

包含的隔离式双向菊花链端口支持通过电容器和变压器进行隔离，并允许使用最有效的组件实现 xEV 动力总成系统中常见的集中式或分布式架构。此器件还包含八个 GPIO 或辅助输入，可执行外部热敏电阻测量。
与 BQ7965x-Q1 系列器件的主机通信可通过以下方式进行连接：器件的专用 UART 接口 或通信桥接器件 BQ79600。 此外，隔离的差分菊花链通信接口允许主机通过单个接口与整个电池组进行通信。在通信线路中断的情况下，菊花链通信接口可配置为环形架构，允许主机与堆栈两端的设备通信。
| Number of series cells (min) | 6 |
| Vin (max) (V) | 80 |
| Features | Cell balancing, Integrated ADC, Multi-cell support, Open-wire detection, Overtemperature protection, Overvoltage protection, Separate MCU requirement, Stackable (built-in interface), Temperature sensing, Undertemperature protection, Undervoltage protection |
| Device type | Cell monitor and balancer |
| Number of series cells (max) | 16 |
| Operating temperature range (°C) | -40 to 125 |
| Rating | Automotive |
| Battery overvoltage protection (min) (V) | 2.7 |
| Battery overvoltage protection (max) (V) | 4.5 |
| TI functional safety category | Functional Safety-Compliant |
| Communication interface | Daisy chain, SPI controller, UART |
| Operating current (typ) (µA) | 9000 |

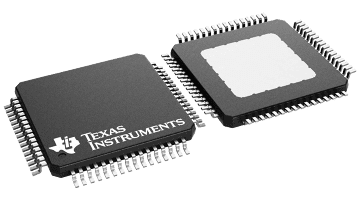

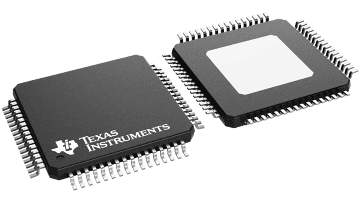

| HTQFP (PAP) | 64 | 144 mm² 12 x 12 |
