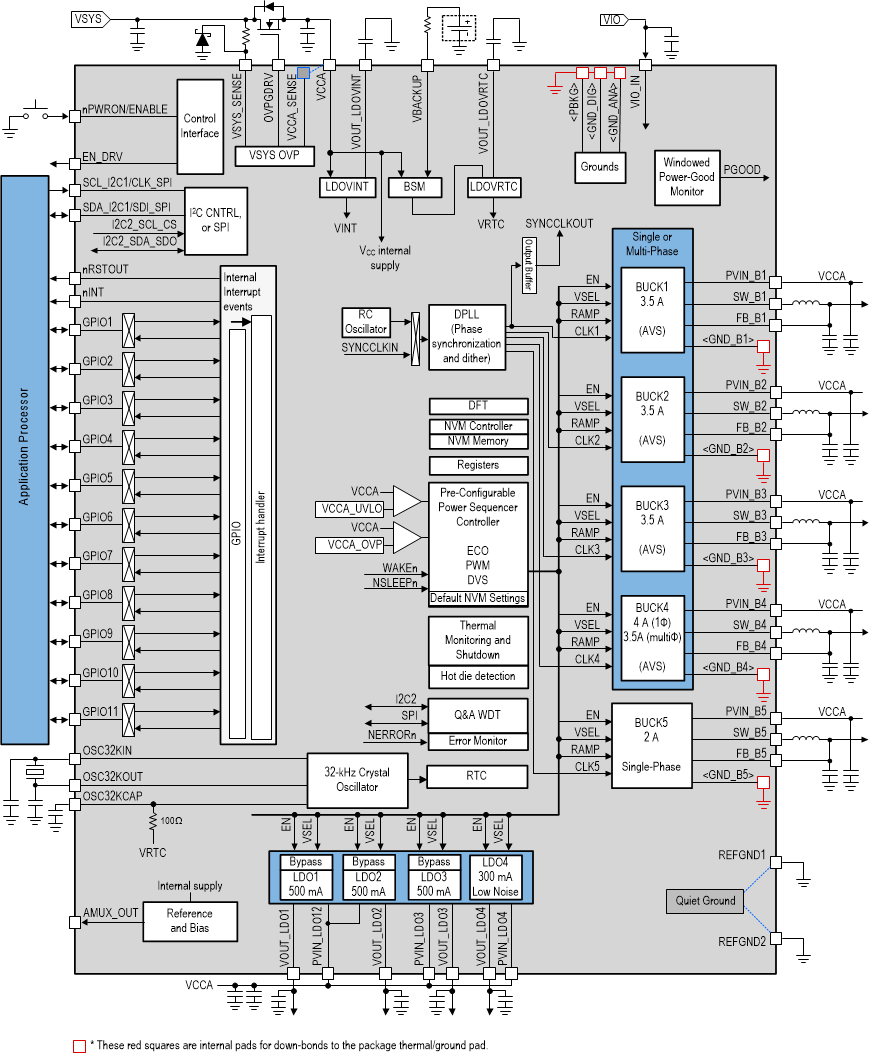

TPS6594-Q1 器件提供 四个灵活的多相可配置降压稳压器(每相的输出电流为 3.5A),以及 一个具有 2A 输出电流的额外降压稳压器。
所有降压稳压器均可与内部 2.2MHz 或 4.4MHz 时钟信号或外部 1MHz、2MHz 或 4MHz 时钟信号同步。为改善 EMC 性能,可对同步的降压开关时钟信号进行集成式扩频调制。此时钟信号也可通过 GPIO 输出引脚供外部器件使用。该器件提供四个 LDO:其中三个可配置为负载开关,具有 500mA 电流;另一个具有 300mA 电流和低噪声性能。
非易失性存储器 (NVM) 用于控制默认的电源序列以及诸如输出电压和 GPIO 配置等默认配置。NVM 经过预先编程,无需外部编程即可启动。器件的寄存器映射中存储的大多数静态默认配置可通过 SPI 或 I2C 接口进行更改,从而根据多种不同系统需求配置器件。 NVM 还具备位完整性错误检测功能 (CRC),可在检测到错误时停止上电序列,防止系统在未知状态下启动。
TPS6594-Q1 包含 32kHz 晶体振荡器,为集成式 RTC 模块提供精确的 32kHz 时钟。备用电池管理功能可在主电源发生功率损耗时,利用纽扣电池或超级电容为晶体振荡器和实时时钟 (RTC) 模块供电。
TPS6594-Q1 器件包括保护和诊断机制,例如输入电源上的电压监测 、输入过压保护、所有降压和 LDO 稳压器输出上的电压监测、寄存器和接口 CRC、电流限制、短路保护、热预警和过热关断。 该器件还包括可监测 MCU 软件锁定情况的 Q&A 或触发模式看门狗,以及可监控随附 SoC 或 MCU 所产生错误信号且具有故障注入选项的两个错误信号监测 (ESM) 输入。 TPS6594-Q1 可通过中断处理程序向处理器报告这些事件,以便 MCU 采取相关措施进行响应。
| Regulated outputs (#) | 9 |
| Configurability | Factory programmable, Software configurable |
| Vin (min) (V) | 2.8 |
| Vin (max) (V) | 5.5 |
| Iout (max) (A) | 14 |
| Features | Adaptive/dynamic voltage scaling, Comm control, Dynamic voltage scaling, I2C control, Multiple outputs, Output discharge, Overcurrent protection, Power good, Power sequencing, SPI control, Soft-start adjustable |
| TI functional safety category | Functional Safety-Compliant |
| Step-up DC/DC converter | 0 |
| Step-down DC/DC converter | 5 |
| Step-down DC/DC controller | 0 |
| Step-up DC/DC controller | 0 |
| LDO | 4 |
| Iq (typ) (mA) | 0.002 |
| Rating | Automotive |
| Switching frequency (max) (kHz) | 2400 |
| Operating temperature range (°C) | -40 to 125 |
| Processor supplier | Texas Instruments |
| Processor name | Jacinto DRA8x, Jacinto TDA4x |
| Shutdown current (ISD) (typ) (µA) | 2 |
| Switching frequency (typ) (kHz) | 2200 |

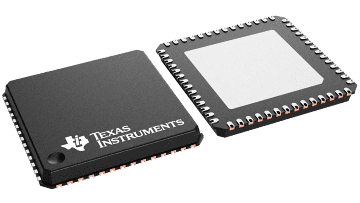

| VQFNP (RWE) | 56 | 64 mm² 8 x 8 |
