TPS92390

正在供货

产品详情

TPS92390 是一款具有升压控制器的汽车类高效 LED 驱动器。四路高精度电流阱支持根据使用的通道数自动调整相移。可通过 I²C 接口或 PWM 输入对 LED 亮度进行全局控制。

升压控制器具有基于 LED 电流阱余量电压的自适应输出电压控制。该特性可在所有条件下将升压电压调节到能够满足需要的最低水平，从而最大限度降低功耗。凭借宽范围可调频率， TPS92390 可避免调幅 (AM) 射频波段的干扰。

TPS92390 支持内置混合 PWM 调光和模拟电流调光，从而可降低 EMI、延长 LED 使用寿命并提高总光学效率。

输入电压工作范围：3V 至 48V
四路高精度电流阱
- 各电流阱直流电流高达 200mA
- 电流匹配度为 1%（典型值）
- 使用 152Hz LED 输出 PWM 频率时，调光比为 32000:1
- 使用 I2C 或 PWM 输入时，最高 16 位 LED 调光分辨率
- 可配置 8 个 LED 灯串
自动移相 PWM 调光
12 位模拟调光
开关频率为 100kHz 至 2.2MHz
升压扩频功能可降低 EMI
升压同步输入，可通过外部时钟设置升压开关频率
最高 48V V_OUT 升压或 SEPIC 直流/直流控制器
- 开关频率为 100kHz 至 2.2MHz
- 升压扩频功能可降低 EMI
- 升压同步输入，可通过外部时钟设置升压开关频率
多种故障诊断功能

Number of channels	4
Vin (min) (V)	3
Vin (max) (V)	48
Vout (min) (V)	0
Vout (max) (V)	48
Switching frequency (max) (kHz)	2200
LED current per channel (mA)	200
Topology	Boost, Current Sink
Features	Adjustable Switch Frequency, Analog Dimming, Analog/PWM mixed dimming, Direct PWM Dimming, Enable/Shutdown, Fault Detection, I2C control, OVP, PWM control, Programmable output current, Soft Start, Thermal shutdown
Operating temperature range (°C)	-40 to 125
Rating	Catalog

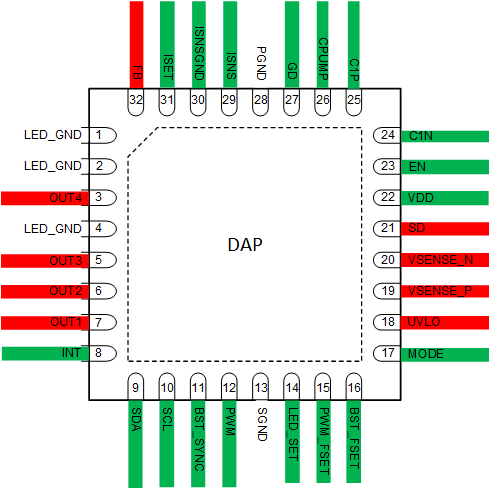

VQFN (RHB)

25 mm² 5 x 5
