LP87702

正在供货

产品详情

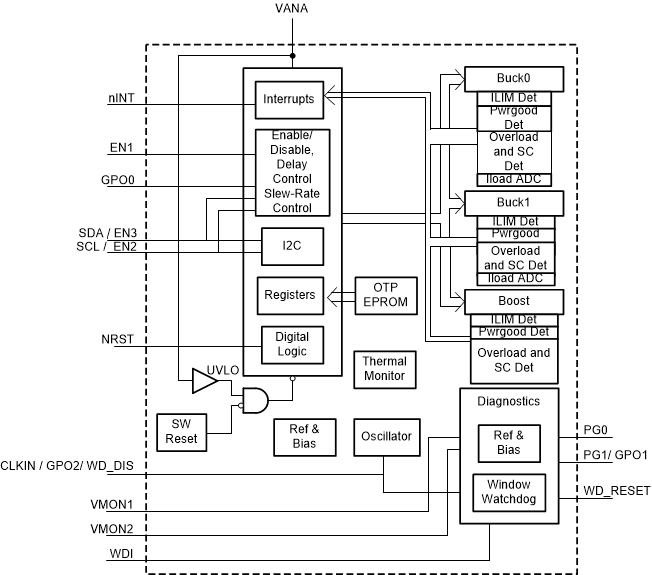

有助于满足最新平台，尤其是汽车雷达和摄像头以及工业雷达应用的电源管理要求。该器件包含两个降压直流/直流转换器和一个 5V 升压转换器/旁路开关，可支持安全关键型应用。该器件集成了两个用于外部电源的电压监控输入和一个窗口看门狗。

自动 PWM/PFM（AUTO 模式）运行可在降压转换器的较宽输出电流范围内实现较高效率。

该器件包含一次性可编程 (OTP) 内存。对于给定的应用，每个可订购器件型号都有特定的 OTP 设置。有关每个可订购器件型号的默认 OTP 配置的详细信息，请参见技术参考手册。

提供 FMEDA 和《功能安全手册》，可支持最高 SIL-2 (IEC 61508) 级别的系统级功能安全要求
两个高效降压直流/直流转换器：
- 最大输出电流 3.5A
- 2MHz、3MHz 或 4MHz 开关频率
- 自动 PWM/PFM 和强制 PWM 工作模式
- 输出电压范围为 0.7V 至 3.36V
5V 600mA 升压转换器
用于外部电压监控的两个输入
两个可编程电源正常信号
用于诊断的专用基准电压
支持复位输出的窗口看门狗
外部时钟输入，用于同步
扩频调制
可通过使能信号实现可编程启动和关断延迟与排序
可配置通用输出 (GPO)
I2C 兼容接口，支持标准 (100kHz)、快速 (400kHz)、快速+ (1MHz) 和高速 (3.4MHz) 模式
具有可编程屏蔽的中断功能
输出短路和过载保护
过热警告和保护
过压保护 (OVP) 和欠压锁定 (UVLO)

Regulated outputs (#)	3
Configurability	Factory programmable, Software configurable
Vin (min) (V)	2.8
Vin (max) (V)	5.5
Iout (max) (A)	3.5
Features	Dynamic voltage scaling, Enable, Enable pin, I2C control, Overcurrent protection, Power good, Power sequencing, Power supply and system monitoring, Spread-Spectrum Clock (SSC) Generation, Thermal shutdown, UVLO fixed
TI functional safety category	Functional Safety Quality-Managed
Step-up DC/DC converter	1
Step-down DC/DC converter	2
Step-down DC/DC controller	0
Step-up DC/DC controller	0
LDO	0
Iq (typ) (mA)	27
Rating	Catalog
Switching frequency (max) (kHz)	4000
Operating temperature range (°C)	-40 to 105
Processor supplier	Texas Instruments
Processor name	mmWave IWR
Shutdown current (ISD) (typ) (µA)	1
Switching frequency (typ) (kHz)	2000

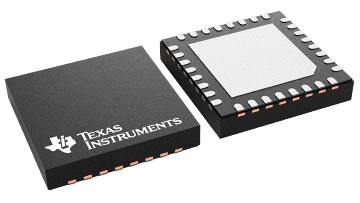

VQFN (RHB)

25 mm² 5 x 5
