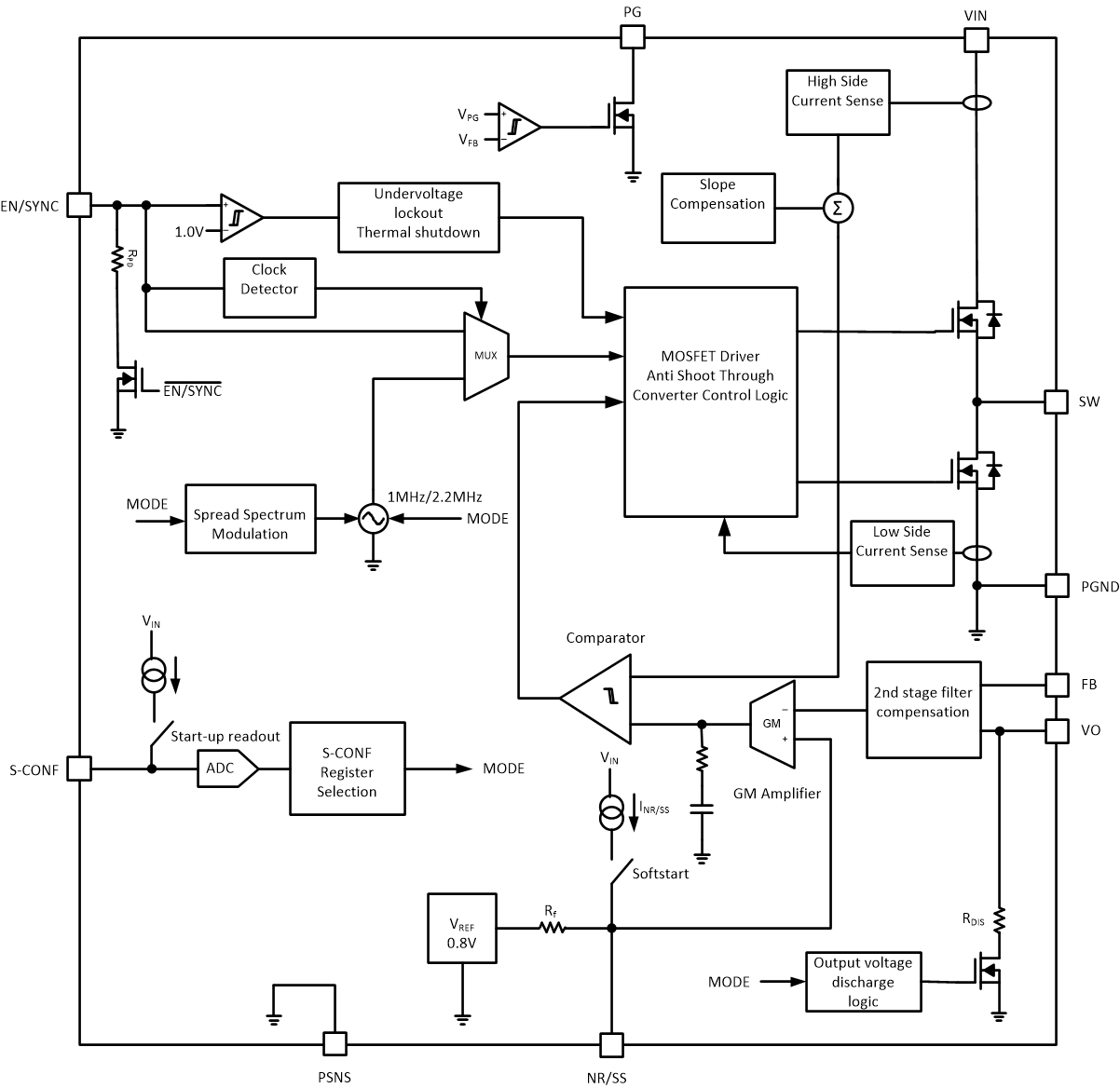

TPS6291x 器件是一系列高效低噪声和低纹波电流模式同步降压转换器。这些器件非常适合通常使用 LDO 实现后置稳压的噪声敏感型应用，例如高速 ADC、时钟和抖动清除器、串行器、解串器和雷达应用。
器件在 2.2MHz 或 1MHz 的固定开关频率下工作，并可与外部时钟同步。

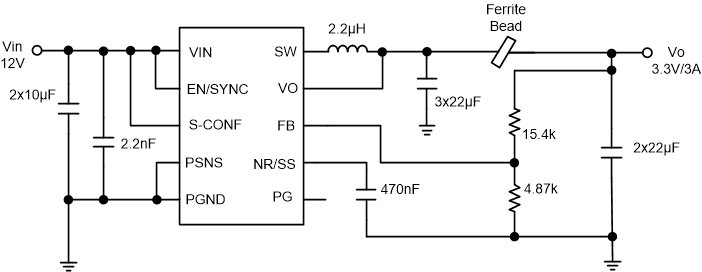

为了进一步减小输出电压纹波，器件集成了环路补偿，可与可选的第二级铁氧体磁珠 L-C 滤波器一起工作。从而将输出电压纹波降至 10µVRMS 以下。
通过用连接到 NR/SS 引脚的电容器过滤内部电压基准，可实现接近低噪声 LDO 的低频噪声水平。
可选展频调制方案扩展了更宽范围内的直流/直流开关频率，从而降低了混合毛刺。
| Vin (min) (V) | 3 |
| Vin (max) (V) | 17 |
| Vout (min) (V) | 0.8 |
| Vout (max) (V) | 5.5 |
| Iout (max) (A) | 3 |
| Iq (typ) (mA) | 5 |
| Switching frequency (min) (kHz) | 900 |
| Switching frequency (max) (kHz) | 2400 |
| Features | Enable, Frequency synchronization, Low Noise, Output discharge, Over Current Protection, Power good, Soft Start Adjustable, Spread Spectrum, Synchronous Rectification, UVLO Fixed |
| Operating temperature range (°C) | -40 to 150 |
| Rating | Catalog |
| Regulated outputs (#) | 1 |
| Control mode | current mode |
| Duty cycle (max) (%) | 100 |
| Type | Converter |

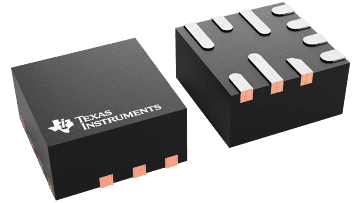

| VQFN-HR (RPU) | 10 | 4 mm² 2 x 2 |
