TLC6C5748-Q1

正在供货

具有内部电流设置的 48 通道、16 位 PWM LED 驱动器

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

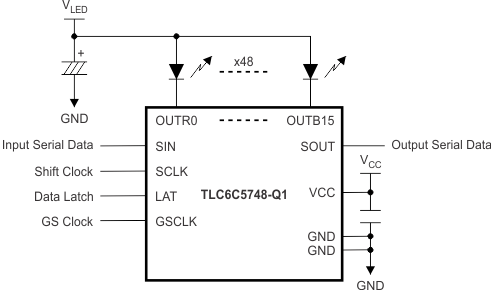

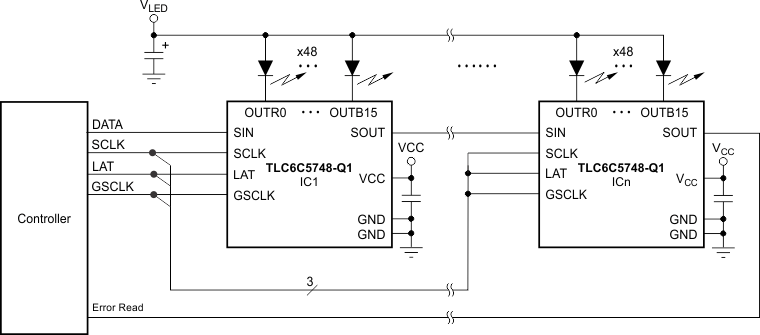

TLC6C5748-Q1 是一款 48 通道、恒定灌电流驱动器。每个通道具有一个独立可调节，脉宽调制 (PWM)，灰度 (GS) 亮度控制，此控制有 65,536 步长和 128 步长的恒定电流点校正 (DC)。DC 可调节通道间的亮度偏差。所有通道具有一个 128 步长的全局亮度控制 (BC)。BC 调节 R，G，B 色彩组之间的亮度偏差。8 步长最大电流控制 (MC) 为每个色彩组的所有通道选择最大输出电流范围。可通过一个串行接口端口来访问 GS，DC，BC 和 MC 数据。

TLC6C5748-Q1 有三个错误标签：LED 开路检测 (LOD)、LED 短路检测 (LSD) 和热关断 (TSD)。可使用一个串行接口端口来读取错误检测结果。

适用于汽车电子应用
具有符合 AEC-Q100 标准的下列特性：
- 器件温度等级 1：–40°C 至 +125°C 的工作环境温度范围
48 个恒定灌电流输出通道
在最大 MC、DC 和 BC 下的灌电流能力：
- 23.9mA (V_CC ≤ 3.6V，MC = 5)
- 31.9mA (V_CC > 3.6V, MC = 7)
灰度 (GS) 控制：
- 16 位（65、536 步长），具有增强型频谱或传统 PWM
最大电流 (MC) 控制：
- 3 位（8 步长），电流范围为 3mA 至 30mA
- 每个色彩组有 3 个 MC 设置
点校正 (DC) 控制：
- 26.2% 至 100% 范围内的 7 位（128 步长）
全局亮度控制 (BC)：
- 10% 至 100% 范围内的 7 位（128 步长）
- 每个色彩组有 3 个 BC 设置
LED 电源电压：高达 10V
VCC：3.0V 至 5.5V
恒定电流精度：
- 通道间：±2%（典型值），±5%（最大值）
- 器件间：±2%（典型值），±4%（最大值）
数据传输速率：25MHz
灰度控制时钟：33MHz
自动重复显示
显示时序复位
自动数据刷新（仅 GS 和 DC）
LED 开路检测 (LOD)
LED 短路检测 (LSD)
UVLO 设置默认数据
延迟开关可防止浪涌电流
工作温度：–40°C 至 +125°C

Number of channels	48
Topology	Current Sink
Rating	Automotive
TI functional safety category	Functional Safety-Capable
Operating temperature range (°C)	-40 to 125
Vin (min) (V)	3
Vin (max) (V)	5.5
Vout (min) (V)	3
Vout (max) (V)	5.5
Iout (max) (A)	1.531
Iq (typ) (mA)	15
Features	LED Open Detection, LED Shorted Detection, Local dimming, PWM Dimming, Precision Dimming Control, Thermal shutdown

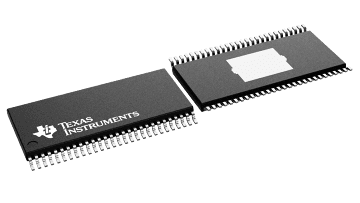

HTSSOP (DCA)

113.4 mm² 14 x 8.1
