TLV766-Q1

正在供货

产品详情

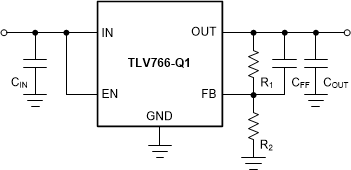

TLV766-Q1 是一款具有宽输入范围的线性稳压器，支持 2.5V 至 16V 的输入电压和高达 500mA 的负载电流。输出范围为 0.8V 至 12V，在可调节版本中输出可高达 14.6V。

该器件具有宽输入电压范围，因此可由变压器次级绕组和稳压电源轨（例如 10V 或 12V）供电。此外，该器件还具有宽输出电压范围，不仅可为碳化硅 (SiC) 栅极驱动器和麦克风产生偏置电压，还能为微控制器 (MCU) 和处理器供电。

TLV766-Q1 具有 1% 的输出精度，可为电源要求严格的数字负载供电。

内部软启动电路可减小启动期间的浪涌电流，从而降低输入电容。

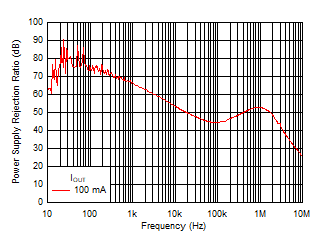

高带宽 PSRR 性能在 1kHz 时大于 70dB，在 1MHz 时大于 46dB，因此有助于衰减上游直流/直流转换器的开关频率，并最大限度减少后置稳压器滤波。该器件具有 20Hz 至 20kHz 的高纹波抑制，是为音频组件供电的理想选择。

TLV766-Q1 采用具有可湿性侧面和低热阻的 8 引脚、3mm × 3mm VSON (DRB) 封装。

Output options	Adjustable Output, Fixed Output
Iout (max) (A)	0.5
Vin (max) (V)	16
Vin (min) (V)	2.5
Vout (max) (V)	14.6
Vout (min) (V)	0.8
Fixed output options (V)	1.2, 1.8, 3.3, 5
Noise (µVrms)	60
Iq (typ) (mA)	0.05
Thermal resistance θJA (°C/W)	52
TI functional safety category	Functional Safety-Capable
Rating	Automotive
Load capacitance (min) (µF)	1
Regulated outputs (#)	1
Features	Enable, Wettable flanks package
Accuracy (%)	1
Dropout voltage (Vdo) (typ) (mV)	450
Operating temperature range (°C)	-40 to 150

VSON (DRB)

9 mm² 3 x 3
