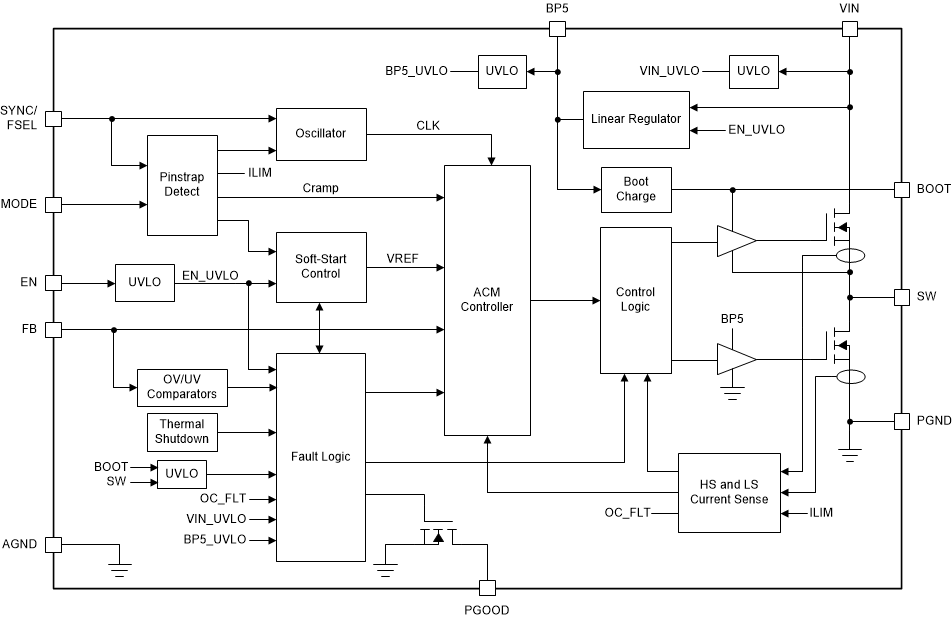

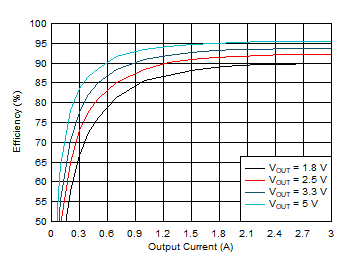

TPS543320 是一款高效的 18V、3A 同步降压转换器，其中采用了内部补偿固定频率高级电流模式控制。该器件能够在以高达 2.2MHz 的开关频率运行时提供高效率。该器件采用 2.5mm × 3mm 小型 HotRod™ VQFN 封装，并且在高频率下具有很高的效率，因此成为需要小解决方案尺寸的设计的理想选择。固定频率控制器可以在 500kHz 至 2.2MHz 范围内运行，并且可以通过 SYNC 引脚与外部时钟同步。其他功能包括高精度电压基准、可选的软启动时间、单调启动至预偏置输出、可选的电流限制、可调 UVLO（通过 EN 引脚实现）以及全套故障保护。
| Vin (min) (V) | 4 |
| Vin (max) (V) | 18 |
| Vout (min) (V) | 0.5 |
| Vout (max) (V) | 7 |
| Iout (max) (A) | 3 |
| Iq (typ) (mA) | 1.2 |
| Switching frequency (min) (kHz) | 500 |
| Switching frequency (max) (kHz) | 2200 |
| EMI features | Low parasitic Hotrod packaging |
| Features | Adjustable current limit, Enable, Forced PWM, Frequency synchronization, Over Current Protection, Power good, Pre-Bias Start-Up, Soft Start Adjustable, Synchronous Rectification, UVLO adjustable |
| Operating temperature range (°C) | -40 to 150 |
| Rating | Catalog |
| Regulated outputs (#) | 1 |
| Control mode | ACM/AECM |
| Duty cycle (max) (%) | 94 |
| Type | Converter |

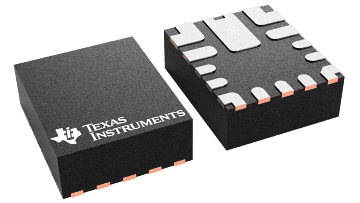

| VQFN-HR (RPY) | 14 | 7.5 mm² 2.5 x 3 |
