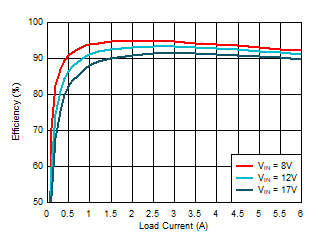

TPS54622-EP 器件采用热增强型 3.5mm × 3.5mm VQFN 封装，是一款功能齐全的 17V、6A 同步降压转换器；该器件具有高效率且集成了高侧和低侧 MOSFET，经过优化可实现小型设计。通过采用电流模式控制来减少元件数量，同时选择高开关频率来缩小电感器尺寸，从而进一步节省空间。
输出电压启动斜坡由 SS/TR 引脚控制，该引脚既支持独立电源运行，又支持跟踪模式。此外，正确配置使能与开漏电源良好引脚也可实现电源定序。

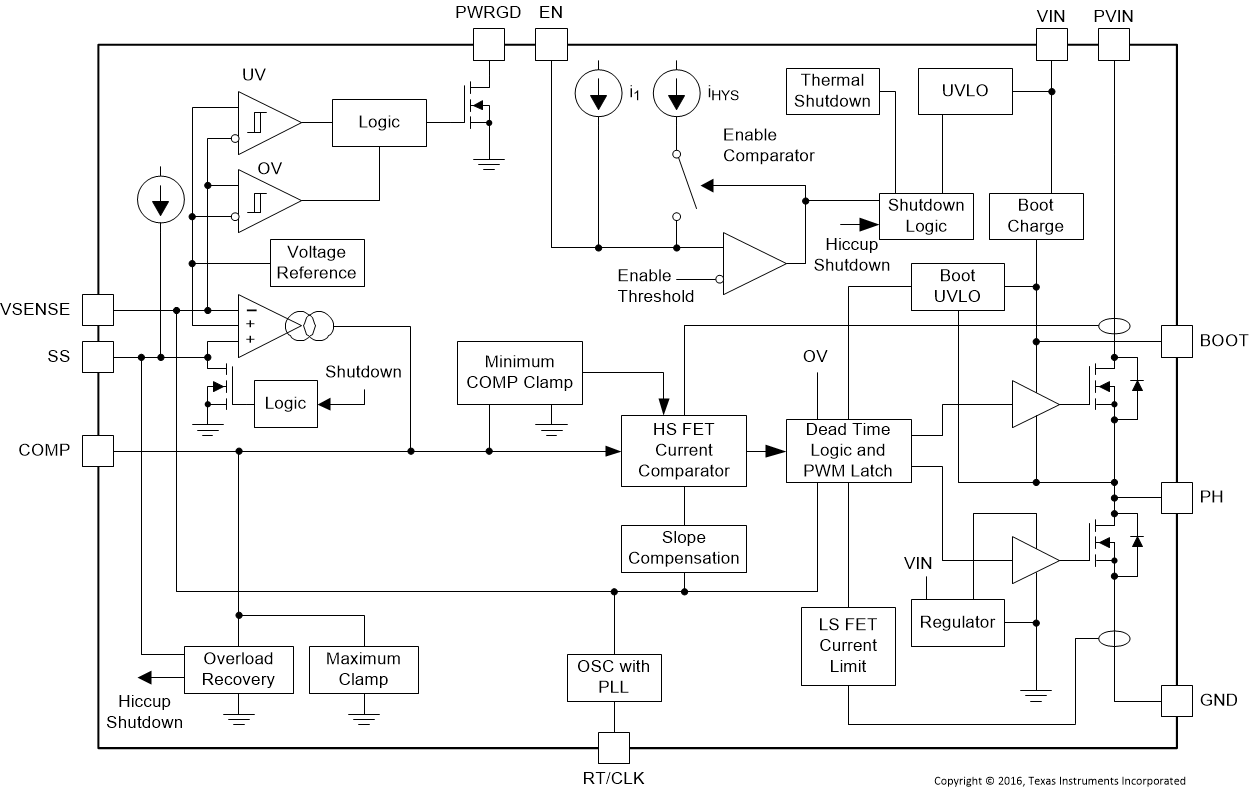

高侧 FET 的逐周期电流限制可在过载情况下保护器件，并通过低侧拉电流限制防止电流失控，增强限制效果。此外，还提供可关闭低侧 MOSFET 的低侧灌电流限制，防止反向电流过大。当过流持续时间超出预设时间时，将触发间断保护。当裸片温度超过热关断温度时，热断续保护功能将禁用该器件，并在内置热关断断续时间后重新启用该部件。
与 TPS54620 引脚兼容
| Vin (min) (V) | 4.5 |
| Vin (max) (V) | 17 |
| Vout (min) (V) | 0.6 |
| Vout (max) (V) | 15 |
| Iout (max) (A) | 6 |
| Iq (typ) (mA) | 0.6 |
| Switching frequency (min) (kHz) | 200 |
| Switching frequency (max) (kHz) | 1600 |
| Features | Enable, Frequency synchronization, Power good, Pre-Bias Start-Up, Soft Start Adjustable, Synchronous Rectification, Tracking |
| Operating temperature range (°C) | -55 to 125 |
| Rating | HiRel Enhanced Product |
| Regulated outputs (#) | 1 |
| Control mode | current mode |
| Duty cycle (max) (%) | 98 |
| Type | Converter |

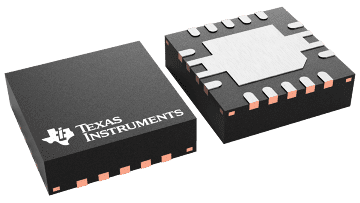

| VQFN (RHL) | 14 | 12.25 mm² 3.5 x 3.5 |
