TPS7B84-Q1

正在供货

产品详情

TPS7B84-Q1 是一款低压降线性稳压器，专用于连接汽车应用中的电池。该器件的输入电压范围高达 40V，因此可承受汽车系统可能发生的瞬变（如负载突降）。此器件的静态电流仅为 18µA，是为备用系统中微控制器 (MCU) 和控制器局域网 (CAN) 收发器等常开型器件供电的出色解决方案。

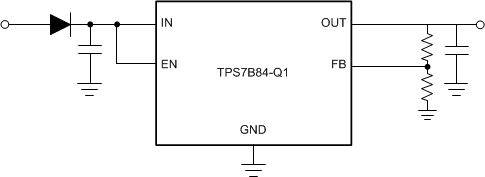

TPS7B84-Q1 具有固定和可调输出类型。该器件具有宽输入电压范围，因此能够为碳化硅 (SiC) 栅极驱动器和麦克风产生偏置电压，以及为 MCU 和处理器供电。

该器件具有先进的瞬态响应，因此输出端可对负载或线路变化（例如，在冷启动条件下）作出迅速响应。此外，该器件架构新颖，可在从电压跌落恢复过程中最大限度降低输出过冲幅度。正常运行时，该器件可在整个线路、负载和温度范围内维持 ±0.75% 的直流精度。

该器件采用 SOT223 封装和具有可湿性侧面的小型 VSON 封装，可实现紧凑的印刷电路板 (PCB) 设计。即使整个器件散热较多，低热阻也有助于持久运行。

Output options	Adjustable Output, Fixed Output
Iout (max) (A)	0.15
Vin (max) (V)	40
Vin (min) (V)	3
Vout (max) (V)	3.3, 5, 8, 18
Vout (min) (V)	1.2, 3.3, 5, 8
Fixed output options (V)	3.3, 5, 8
Noise (µVrms)	280
Iq (typ) (mA)	0.018
Thermal resistance θJA (°C/W)	50.8, 85.5
TI functional safety category	Functional Safety-Capable
Rating	Automotive
Load capacitance (min) (µF)	2.2
Regulated outputs (#)	1
Features	Enable, Wettable flanks package
Accuracy (%)	0.75
PSRR at 100 KHz (dB)	65
Dropout voltage (Vdo) (typ) (mV)	155
Operating temperature range (°C)	-40 to 125

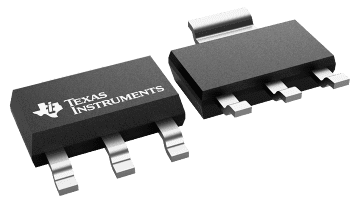

SOT-223 (DCY)	4	45.5 mm² 6.5 x 7

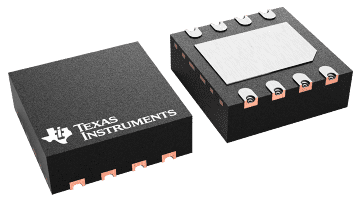

VSON (DRB)	8	9 mm² 3 x 3
