TPS274160 器件是一款智能高侧开关，通过四个集成式 160mΩ NMOS 功率 FET 和一个电荷泵来驱动栅极。该器件提供强大的保护和诊断功能，可以驱动各种电感、容性和电阻性负载，例如低瓦数灯泡、LED、继电器、电磁阀、加热器和子模块。该器件可通过并行通道实现灵活的多通道输出配置，并采用超小型 WQFN 封装，可在空间受限的应用中使用。
该器件具有短路和过热保护功能，可在故障期间安全地关闭输出。该器件还支持从外部调节电流限值。这一特性通过减小驱动大容性负载时的浪涌电流并尽可能降低过载电流，可提高系统的可靠性，从而消除系统欠压的情况。
该器件还集成了诊断功能，例如输出电流监控（B 版本）和开路负载检测，从而使模块更加智能并实现预测性维护功能。
| Number of channels | 4 |
| Operating voltage (max) (V) | 36 |
| Operating voltage (min) (V) | 5 |
| Ron (typ) (mΩ) | 160 |
| Imax (A) | 1.35 |
| Current limit (min) (A) | 0.25 |
| Current limit (max) (A) | 7 |
| Current limit type | Adjustable |
| TI functional safety category | Functional Safety-Capable |
| Current limit accuracy | +20/-20% |
| Current sense accuracy | +2/-2% @0.5A |
| FET | Internal |
| Features | Adjustable current limit, Current monitoring, Inductive load compatibility, Inrush current control, Short circuit protection, Thermal shutdown |
| Operating temperature range (°C) | -40 to 125 |
| Function | Adjustable current limit, Current monitoring, Inductive load compatibility, Inrush current control, Short circuit protection, Thermal shutdown |
| Rating | Catalog |

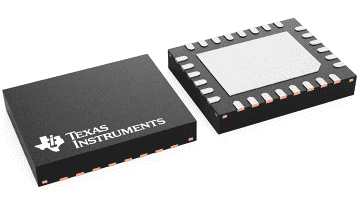

| WQFN (RLH) | 28 | 20 mm² 4 x 5 |
