TPS63900

正在供货

产品详情

TPS63900 器件是一款具有超低静态电流（典型值为 75nA）的高效同步降压/升压转换器。该器件具有 32 个用户可编程的输出电压设置，范围为 1.8V 至 5V。

动态电压调节特性使各项应用可于运行期间在两个输出电压之间进行切换；例如，在待机运行期间，可通过降低系统电源电压来降低功耗。

凭借其宽电源电压范围和可编程的输入电流限制（1mA 至 100 mA 和无限制），该器件非常适合与 3 节碱性电池、1 节锂二氧化锰 (Li-MnO₂) 或 1 节锂亚硫酰氯 (Li-SOCl₂) 等各种一次电池以及二次电池搭配使用。

高输出电流功能支持 sub-1GHz、BLE、LoRa、wM-Bus 和 NB-IoT 等常用射频标准。

输入电压范围：1.8V 至 5.5V
输出电压范围：1.8V 至 5V（100mV 阶跃）
- 可使用外部电阻器进行编程
- SEL 引脚用于在两个输出电压预设之间切换

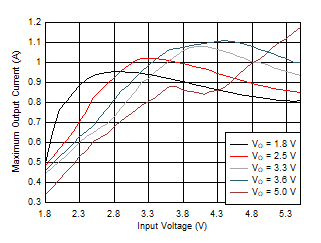

V_I ≥ 2.0V、V_O = 3.3V 时，输出电流 > 400mA（峰值开关电流限制典型值 1.45A）
- 可堆叠：并联多个器件以获得更高的输出电流

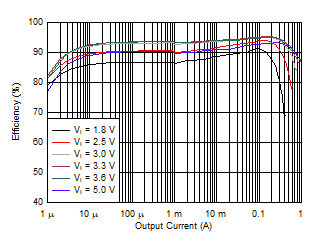

负载电流为 10µA 时，效率 > 90%

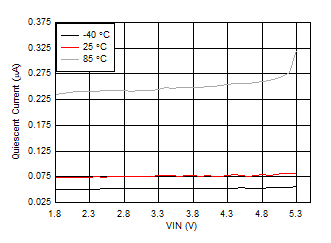

- 静态电流为 75nA
- 60nA 关断电流
单模式运行
- 无需在降压、降压/升压和升压模式之间转换
- 低输出波纹
- 出色的瞬态性能
安全、可靠运行的特性
- 集成软启动
- 可编程输入电流限制，具有八个设置（1mA 至 100mA 和无限制）
- 输出短路和过热保护
21mm² 的微小解决方案尺寸

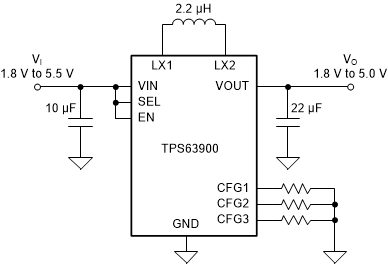

- 小型 2.2µH 电感器，单个 22µF 输出电容器
- 10 引脚、2.5mm × 2.5mm、0.5mm 间距 WSON 封装

Topology	Buck-Boost
Vin (min) (V)	1.8
Vin (max) (V)	5.5
Vout (max) (V)	5
Vout (min) (V)	1.8
Duty cycle (max) (%)	99
Features	Adjustable current limit, Dynamic Voltage Scaling, Enable, Light Load Efficiency, Pre-Bias Start-Up, Synchronous Rectification, UVLO Fixed
Switch current limit (typ) (A)	1.45
Switching frequency (min) (kHz)	0.004
Switching frequency (max) (kHz)	2000
Iq (typ) (mA)	0.000075
Iout (max) (A)	0.4
Rating	Catalog
Operating temperature range (°C)	-40 to 125
Type	Converter

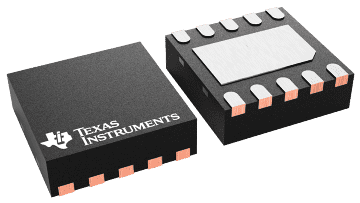

WSON (DSK)

6.25 mm² 2.5 x 2.5
