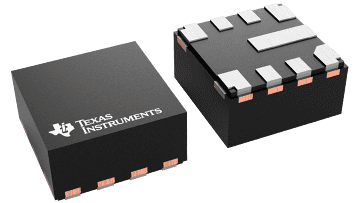

LMR36503-Q1 是业界超小型 65V、 0.3A 同步降压直流/直流转换器，采用 2mm x 2mm HotRod™ 封装。这款易于使用的转换器可处理高达 70V 的输入电压瞬变，提供出色的 EMI 性能，并支持固定电压 3.3V、5V 和其他可调输出电压。

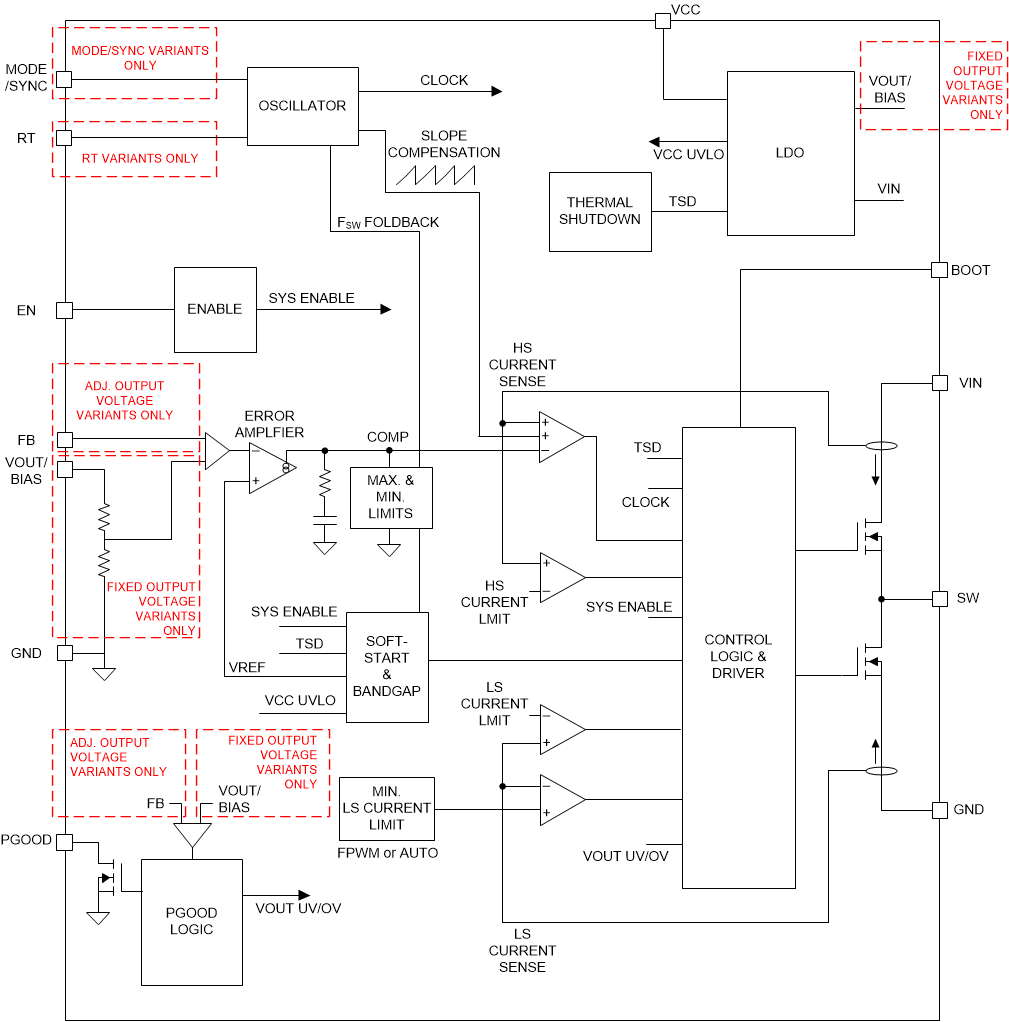

LMR36503-Q1 采用具有内部补偿的峰值电流模式控制架构，用于维持稳定运行和极小的输出电容。 LMR36503-Q1 的宽输入工作电压范围有助于其在深度输入电压骤降条件下保持正常工作，因而是承受严苛冷启动脉冲的汽车应用的理想选择。 LMR36503-Q1 中的 PGOOD 标志可提供输出电压状态的精确指示，免去了使用外部监控器的麻烦。从 FPWM 到 PFM 的无缝转换以及超低的待机静态电流，这让 LMR36503-Q1 可以在低输出负载下支持更高的系统效率。MODE/SYNC 引脚型号有助于将 LMR36503-Q1 与外部时钟同步。 LMR36503-Q1 RT 引脚型号有合适的电阻器可选，还可通过外部编程实现理想的开关频率。 LMR36503-Q1 丰富的功能集旨在简化各种汽车类终端设备的实现。
| Vin (min) (V) | 3 |
| Vin (max) (V) | 65 |
| Vout (min) (V) | 1 |
| Vout (max) (V) | 28 |
| Iout (max) (A) | 0.3 |
| Iq (typ) (mA) | 0.004 |
| Switching frequency (min) (kHz) | 200 |
| Switching frequency (max) (kHz) | 2200 |
| EMI features | Low parasitic Hotrod packaging, Spread Spectrum |
| Features | Enable, Fixed Output, Forced PWM, Frequency synchronization, Light Load Efficiency, Over Current Protection, Power good, Pre-Bias Start-Up, Soft Start Fixed, Spread Spectrum, Synchronous Rectification, Wettable flanks package |
| Operating temperature range (°C) | -40 to 150 |
| Rating | Automotive |
| TI functional safety category | Functional Safety-Capable |
| Regulated outputs (#) | 1 |
| Control mode | current mode |
| Duty cycle (max) (%) | 99 |
| Type | Converter |
| VQFN-HR (RPE) | 9 | 4 mm² 2 x 2 |
