BQ27Z561-R2

正在供货

产品详情

德州仪器 (TI) BQ27Z561-R2 Impedance Track™ 电量监测计解决方案是一个高度集成的高精度单芯电池电量监测计，具有闪存可编程的定制精简指令集 CPU (RISC) 和锂离子和锂聚合物电池组 SHA-256 认证。单节电池包括并联电芯，可提高容量。

BQ27Z561-R2 电量监测计通过 I²C 兼容接口和 HDQ 单线接口进行通信，并具有几个可帮助简化准确电量监测的关键功能。通过集成的温度检测功能（内部和外部选项），可实现系统和电池温度测量。

支持低至 1mΩ 的高侧和低侧电流检测电阻
支持电池组侧监测，包括增强型健康状况 (SOH) 算法
基于预测的 OCV 的快速 QMax 更新选项
SHA-256 认证响应器，用于提高电池组安全性
精密的充电算法
- JEITA
- 增强型充电
- RSOC 充电补偿选项
两个独立的 ADC
- 支持电流和电压同步采样
- 高精度库伦计数器，输入失调电压误差 < 1µV（典型值）
低电压 (2V) 运行
宽量程电流应用（1mA 至 5A）
高电平有效或者低脉冲或电平中断引脚
支持电池跳闸点 (BTP)
节能模式（典型电池组运行范围条件）
- 典型睡眠模式：< 11µA
- 典型深度睡眠模式：< 9µA
- 典型休眠模式：< 3µA
- 典型关断模式：< 1.9µA
内部和外部温度检测功能
诊断使用寿命数据监控器和黑盒记录器
适用于高速编程和数据访问的 400kHz I²C 总线通信接口
用于主机通信的单线制 HDQ
紧凑型 12 引脚 DSBGA 封装 (YPH)

Cell chemistry	Li-Ion/Li-Polymer, LiFePO4
Number of series cells	Single Cell
Communication interface	HDQ, I2C
Battery capacity (min) (mAh)	100
Battery capacity (max) (mAh)	32000
Implementation	Pack
External capacity indication	None
Features	Impedance Track™ algorithm, SHA-256 Authentication
Operating temperature range (°C)	-40 to 85
Rating	Catalog

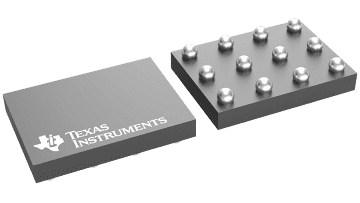

DSBGA (YPH)

2.8896 mm² 2.064 x 1.4
