LP8866S-Q1

正在供货

产品详情

LP8866S-Q1 是一款具有升压控制器的汽车类高效 LED 驱动器。六路高精度电流阱支持根据使用的通道数自动调整相移。可通过 I²C 接口或 PWM 输入对 LED 亮度进行全局控制。

升压控制器具有基于 LED 电流阱余量电压的自适应输出电压控制。该特性可在所有条件下将升压电压调节到能够满足需要的最低水平，从而更大限度降低功耗。凭借宽范围可调频率， LP8866S-Q1 可避免 AM 无线电频段的干扰。

LP8866S-Q1 支持内置混合 PWM 调光和模拟电流调光，从而可降低 EMI、延长 LED 使用寿命并提高总光学效率。

符合面向汽车应用的 AEC-Q100 标准：
- 器件温度等级 1： –40°C 至 +125°C，T_A
- 器件 HBM ESD 分类等级 2
- 器件 CDM ESD 分类等级 C4B
输入电压工作范围：3V 至 48V
六路高精度电流阱
- 各电流阱直流电流高达 150mA
- 电流匹配度为 1%（典型值）
- 使用 152Hz LED 输出 PWM 频率时，调光比为 32000:1
- 使用 I2C 或 PWM 输入时，最高 16 位 LED 调光分辨率
- 可配置 8 个 LED 灯串
自动移相 PWM 调光
12 位模拟调光
最高 48V V_OUT 升压或 SEPIC 直流/直流控制器
- 开关频率为 100kHz 至 2.2MHz
- 升压扩频功能可降低 EMI
- 升压同步输入，可通过外部时钟设置升压开关频率
- 禁用升压时，输出电压自动放电
多种故障诊断功能

Number of channels	6
Topology	Boost with Current Sink, SEPIC
Rating	Automotive
Operating temperature range (°C)	-40 to 125
Vin (min) (V)	3
Vin (max) (V)	48
Vout (min) (V)	0
Vout (max) (V)	48
Iout (max) (A)	0.9
Iq (typ) (mA)	20
Switching frequency (max) (kHz)	2200
Features	Adjustable Switch Frequency, Boost Sync, Enable/Shutdown, Fault Detection, Fault Diagnostic, Global dimming, Hybrid Dimming/Phase Shift, I2C control, LED Open Detection, LED Short to Ground Detection, LED Shorted Detection, PWM Dimming, Power-Line FET, Soft Start, Spread Spectrum, Thermal shutdown

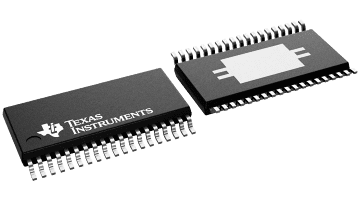

HTSSOP (DCP)	38	62.08 mm² 9.7 x 6.4

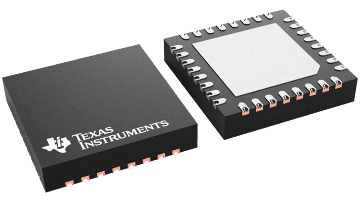

VQFN (RHB)	32	25 mm² 5 x 5
