TPS7A20 是一款超小型低压降 (LDO) 线性稳压器，可提供 300 mA 的输出电流。TPS7A20 旨在提供符合射频和其他敏感模拟电路要求的低噪声、高 PSRR 和出色的负载和线路瞬态性能。TPS7A20 采用创新的设计技术，无需噪声旁路电容便可提供超低的噪声性能。TPS7A20 的优点还在于具有低静态电流，适用于任何电池供电的应用TPS7A20 具有 1.6V 至 6.0V 的输入电压范围和 0.8V 至 5.5 V 的输出电压范围，可用于各种应用。该器件使用精密基准电路，可在不同负载、线路和温度变化之间提供 1.5% 的最大精度。

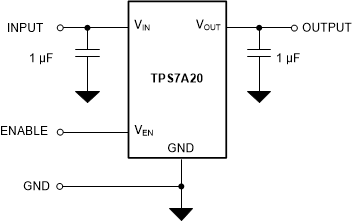

TPS7A20 具备内部软启动功能，旨在降低浪涌电流，因此可在启动过程中最大限度地降低输入电压降。该器件在与小型陶瓷电容搭配使用时可保持稳定，因此可实现小尺寸总体解决方案。
TPS7A20 具有带内部控制下拉电阻的智能使能输入电路，该电阻即使在 EN 引脚悬空时也能让 LDO 保持禁用状态，因而无需使用外部组件来下拉 EN 引脚。
| Output options | Fixed Output |
| Iout (max) (A) | 0.3 |
| Vin (max) (V) | 6 |
| Vin (min) (V) | 1.6 |
| Vout (max) (V) | 5.5 |
| Vout (min) (V) | 0.8 |
| Fixed output options (V) | 0.9, 1.05, 1.1, 1.2, 1.5, 1.8, 1.82, 1.85, 2, 2.2, 2.4, 2.5, 2.7, 2.8, 2.85, 2.9, 3, 3.1, 3.2, 3.3, 3.6, 4, 4.2, 4.5, 5, 5.5 |
| Noise (µVrms) | 7 |
| Iq (typ) (mA) | 0.0065 |
| Thermal resistance θJA (°C/W) | 179.1, 199.6, 201.4 |
| Rating | Catalog |
| Load capacitance (min) (µF) | 1 |
| Regulated outputs (#) | 1 |
| Features | Enable, Output discharge |
| Accuracy (%) | 1.5 |
| PSRR at 100 KHz (dB) | 60 |
| Dropout voltage (Vdo) (typ) (mV) | 110 |
| Operating temperature range (°C) | -40 to 125 |
| DSBGA (YCJ) | 4 | 0.374544 mm² 0.612 x 0.612 |
| DSBGA (YCK) | 4 | 0.379456 mm² 0.616 x 0.616 |
| SOT-23 (DBV) | 5 | 8.12 mm² 2.9 x 2.8 |
| X2SON (DQN) | 4 | 1 mm² 1 x 1 |
