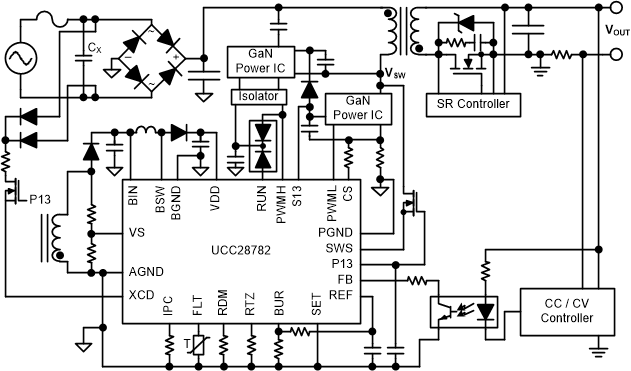

UCC28782 是一款适用于 USB Type C™ PD 应用的高密度有源钳位反激式 (ACF) 控制器，通过在整个负载范围内恢复漏感能量和自适应 ZVS 跟踪，可实现超过 93% 的效率。
凭借 1.5MHz 的最大频率，可更大程度减少磁性元件。频率抖动有助于提高 EMI 裕度。UCC28782 还集成了动态偏置电源管理，用于优化 Si 或 GaN MOSFET 的栅极驱动。
自适应突发模式 (ABM) 与低功耗模式 (LPM) 和待机功耗模式 (SBP) 相结合，可提高轻载效率，同时降低纹波和可闻噪声。
UCC28782 还集成了 X 电容器放电功能，可在断电时对残余输入电压进行放电。
UCC28782 具有多种保护模式和选项，可根据应用需求实现重试或闭锁响应。请参阅器件比较表。
有源钳位可恢复漏感能量
快速零电压开关 (ZVS) 跟踪的自适应控制和死区时间优化
具有快速闩锁复位功能的自动恢复和组闩锁故障选项

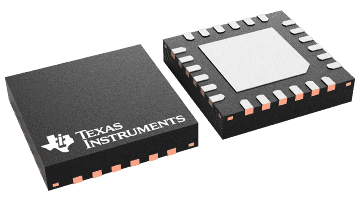

4x4mm 24 引脚 QFN 封装
| Control mode | Secondary-side regulation |
| UVLO thresholds on/off (V) | 17/10.5 |
| Switching frequency (max) (kHz) | 1500 |
| Features | Adaptive burst mode, Integrated Switching bias regulator, OVP, Overvoltage protection, SSR, Secondary-side regulated, USB C/PD compatible, X-cap discharge, X-capacitor discharge, Zero voltage switching |
| Operating temperature range (°C) | -40 to 125 |
| Rating | Catalog |
| Device type | Controllers |
| Topology | Flyback |
| WQFN (RTW) | 24 | 16 mm² 4 x 4 |
