LM76005

正在供货

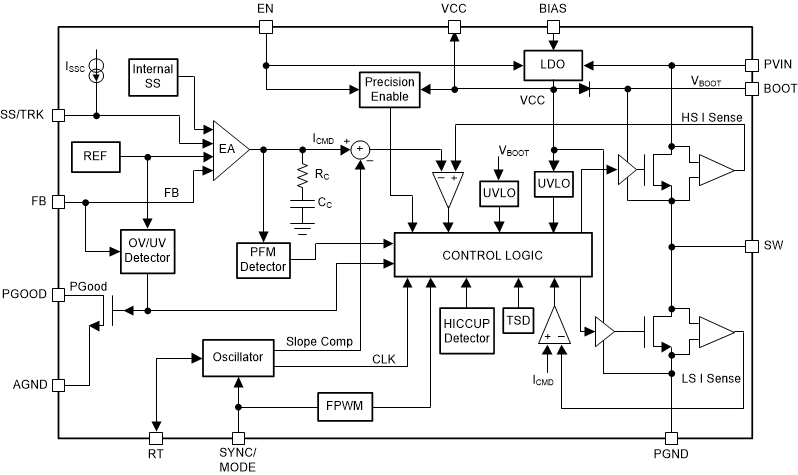

产品详情

LM76005 稳压器是一款易于使用的同步降压直流/直流转换器，能够以高达 60V 的输入电压驱动高达 5A ( LM76005) 的负载电流。容差高达 65V，有助于轻松实现输入涌流保护。

LM76005 采用峰值电流模式控制，能够以很小的解决方案尺寸提供出色的效率和输出精度。PWM 和 PFM 模式之间无缝转换，以及超低的 MOSFET 导通电阻和外部偏置输入，均确保在整个负载范围内实现卓越的效率。

该器件需要的外部组件很少，其引脚专为简化 PCB 布局而设计，可提供优异的 EMI ( CISPR22) 和热性能。LM76005 的小型解决方案尺寸和功能集旨在简化各种终端设备的实施。

LM76005 器件采用具有可湿性侧面的 WQFN 30 引脚无引线封装。

提供功能安全
- 可帮助进行功能安全系统设计的文档
专为条件严苛的工业应用设计
- 高达 65V 的输入瞬态保护
- 进行了优化，可满足低 EMI 要求
- 引脚可选式 FPWM 运行
- 可调频率范围：200kHz 至 500kHz
- 以预偏置输出电压启动
- 保护特性：热关断、输入欠压锁定、逐周期电流限制和断续短路保护
适用于可扩展电源
- 与以下器件引脚兼容：
  - LM76002/3（60V、2.5A 或 3.5A）
- 输出电压：1V 至 95% V_IN
- 与外部时钟保持同步
- 可调软启动（默认为 6.3ms）
在整个负载范围内具有低功率耗散
- 稳压静态电流 15µA
- 400kHz（12V_IN、5V_OUT、2A）时的效率为 95%
- PFM 效率在 10mA（12V_IN、5V_OUT）时为 92%
- 具有用于提升效率的外部偏置选项
使用 LM76005 并借助 WEBENCH Power Designer 创建定制设计方案

Vin (min) (V)	3.5
Vin (max) (V)	60
Vout (min) (V)	1
Vout (max) (V)	57
Iout (max) (A)	5
Iq (typ) (mA)	0.015
Switching frequency (min) (kHz)	200
Switching frequency (max) (kHz)	500
Features	Enable, Forced PWM, Frequency synchronization, Light Load Efficiency, Over Current Protection, Power good, Pre-Bias Start-Up, Synchronous Rectification, Tracking, Wettable flanks package
Operating temperature range (°C)	-40 to 125
Rating	Catalog
TI functional safety category	Functional Safety-Capable
Regulated outputs (#)	1
Control mode	current mode
Duty cycle (max) (%)	98
Type	Converter

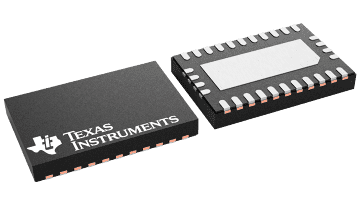

WQFN (RNP)

24 mm² 6 x 4
