TPS22919-Q1

正在供货

产品详情

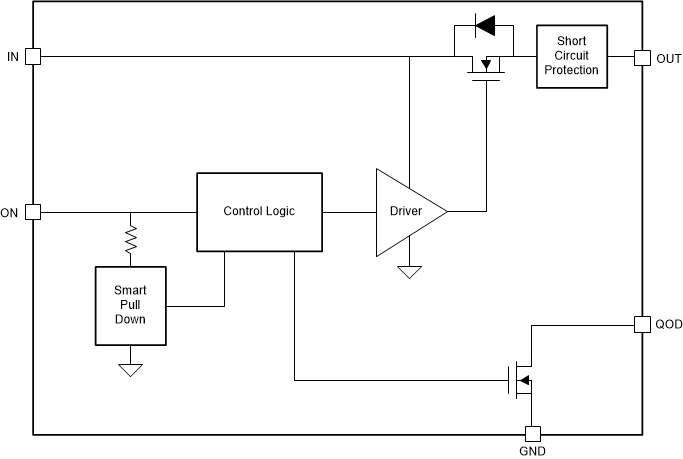

TPS22919-Q1 器件是一款压摆率可控的小型单通道负载开关。此器件包含一个可在 1.6V 至 5.5V 输入电压范围内运行的 N 沟道 MOSFET，并且支持 1.5A 的最大持续电流。

开关导通状态由数字输入控制，此输入可与低压控制信号直接连接。首次加电时，此器件使用智能下拉电阻来保持 ON 引脚不悬空，直到系统定序完成。故意将该引脚驱动为高电平 (>V_IH) 之后，便会断开智能下拉电阻，以防止不必要的功率损耗。

TPS22919-Q1 负载开关也是自保护的，这意味着它可以保护自己免受器件输出上短路事件的影响。它还具有热关断功能，可防止因过热而造成任何损坏。

TPS22919-Q1 采用标准 SC-70 封装，工作结温范围为 –40°C 至 125°C。

符合汽车类应用要求
符合 AEC-Q100 标准：
- 器件温度等级 1：–40°C 至 125°C 的环境工作温度范围
输入工作电压范围 (V_IN)：
1.6V 至 5.5V
最大持续电流 (I_MAX)：1.5A
导通电阻 (R_ON)：
- 5V V_IN：89mΩ（典型值）
- 3.6V V_IN：90mΩ（典型值）
- 1.8V V_IN：105mΩ（典型值）
输出短路保护 (I_SC)：3A（典型值）
低功耗：
- 导通状态 (I_Q)：8µA（典型值）
- 关断状态 (I_SD)：2nA（典型值）
智能 ON 引脚下拉电阻 (R_PD)：
- ON ≥ V_IH (I_ON)：100nA（最大值）
- ON ≤ V_IL (R_PD)：530kΩ（典型值）
可限制浪涌电流的慢速导通时序 (t_ON)：
- 5.0V 导通时间 (t_ON)：
  3.2mV/µs 下为 1.95ms
- 3.6V 导通时间 (t_ON)：
  2.7mV/µs 下为 1.75ms
- 1.8V 导通时间 (t_ON)：
  1.8mV/µs 下为 1.5ms
可调节输出放电和下降时间：
- 内部 QOD 电阻 = 24Ω（典型值）

Number of channels	1
Vin (min) (V)	1.6
Vin (max) (V)	5.5
Imax (A)	1.5
Ron (typ) (mΩ)	90
Shutdown current (ISD) (typ) (µA)	0.002
Quiescent current (Iq) (typ) (µA)	8
Soft start	Fixed Rise Time
Current limit type	Fixed
Features	Quick output discharge, Short circuit protection, Thermal shutdown
Rating	Automotive
Operating temperature range (°C)	-40 to 125
Device type	Load switches
Function	Short circuit protection, Thermal shutdown

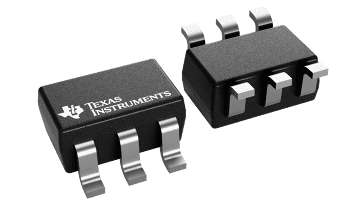

SOT-SC70 (DCK)

4.2 mm² 2 x 2.1
