TPS7H4001-SP

正在供货

产品详情

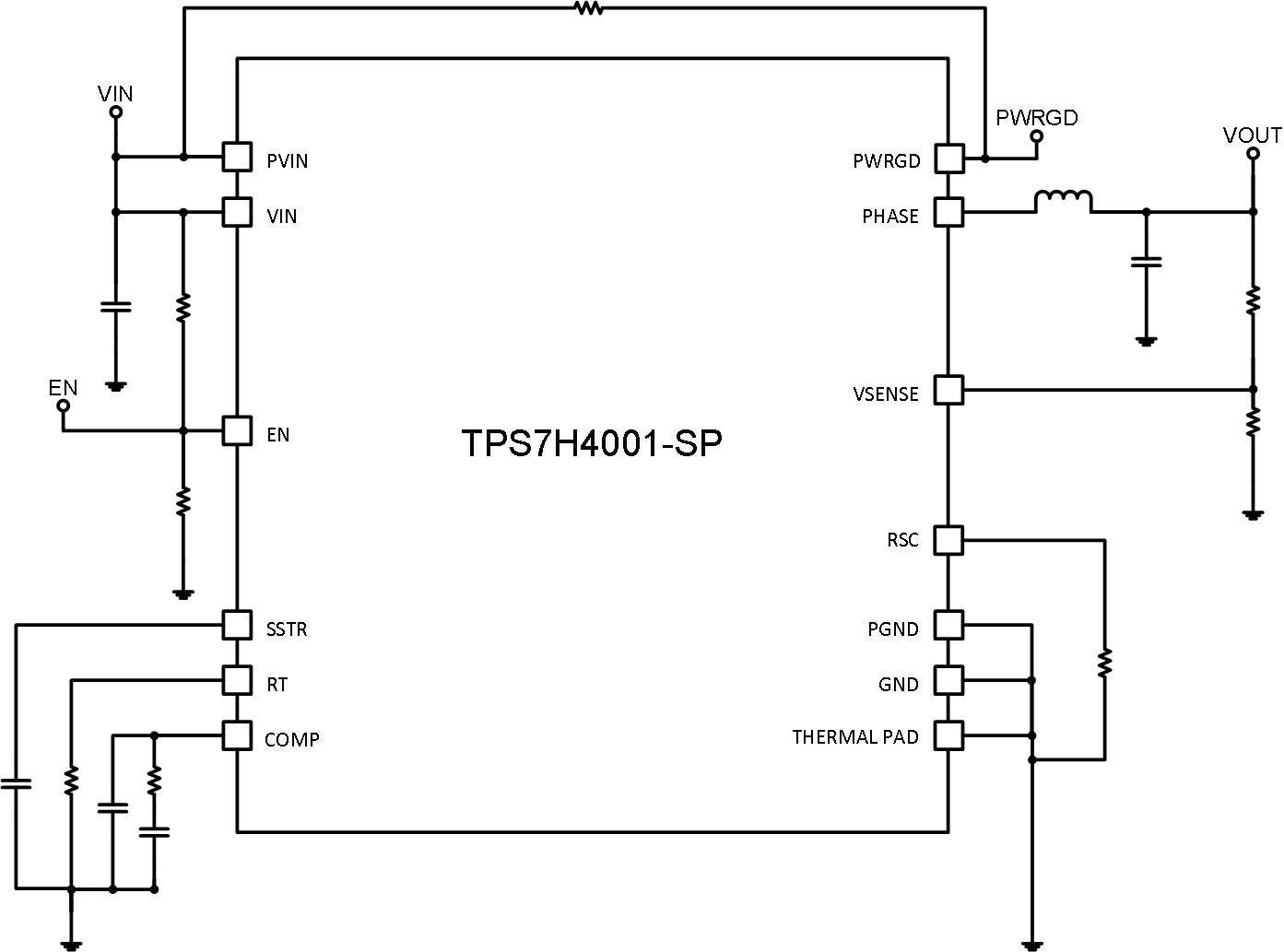

TPS7H4001-SP 是一款具有集成式低电阻高侧和低侧 MOSFET 的 7V、18A 耐辐射同步降压转换器。通过电流模式控制，可实现高效率并能减少元件数量。

输出电压启动斜坡由 SS/TR 引脚控制，该引脚既支持独立电源运行，又支持跟踪模式。正确配置使能与电源正常引脚也可实现电源定序。TPS7H4001-SP 可配置为初级-次级模式，并且通过 SYNC2 引脚，无需外部时钟即可并行配置四个器件。

高侧 FET 的逐周期电流限制可在过载情况下保护器件，并通过低侧拉电流保护功能防止电流失控，增强限制效果。当芯片温度超过热限值时，热关断会禁用此器件。

辐射性能：
- 耐辐射水平高达 TID 100krad(Si)
- SEL、SEB 和 SEGR 抗扰度 LET = 75MeV-cm 2/mg
- SET 和 SEFI 的 LET 特征值高达 75MeV-cm 2/mg
峰值效率：95.5%（100kHz 时，V O = 1V）
电源轨：3V 至 7V（输入电压）
灵活的开关频率选项：
- 100kHz 至 1MHz 可调内部振荡器
- 外部同步功能：100kHz 至 1MHz
- 可将 SYNC 引脚配置为 500kHz 时钟频率、90° 相位差以并联多达 4 个器件

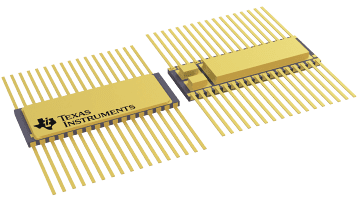

在 CDFP、KGD（已知合格芯片）和 HTSSOP (QMLP) 选项的温度、辐射以及线路和负载调节范围内提供 0.6V ±1.5% 的基准电压

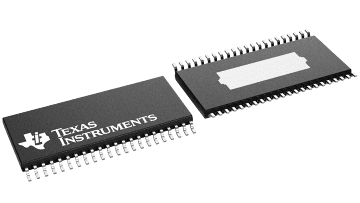

在 HTSSOP (SHP) 选项的温度、辐射以及线路和负载调节范围内提供 0.6V ±1.7% 的基准电压
单调启动至预偏置输出
可调斜坡补偿和软启动
可实现电源定序的可调输入使能和电源正常输出

Vin (min) (V)	3
Vin (max) (V)	7
Vout (min) (V)	0.604
Vout (max) (V)	6.65
Iout (max) (A)	18
Iq (typ) (mA)	4
Switching frequency (min) (kHz)	100
Switching frequency (max) (kHz)	1000
Features	Enable, Frequency synchronization, Over Current Protection, Power good, Pre-Bias Start-Up, Soft Start Adjustable, Synchronous Rectification, Tracking, UVLO adjustable
Operating temperature range (°C)	-55 to 125
Rating	Catalog, Space
Regulated outputs (#)	1
Control mode	current mode
Duty cycle (max) (%)	100
Type	Converter
