随着汽车照明领域对动画的需求不断增长，必须对 LED 进行单独控制。因此，具有数字接口的 LED 驱动器对于有效驱动像素控制的照明应用来说至关重要。在外部照明中，多种灯功能通常位于用非板载线相互连接的不同 PCB 板上。传统的单端接口很难满足严格的 EMC 要求。通过使用业界通用 CAN 物理层，TPS929120-Q1 基于 UART 的灵活导线接口可轻松实现长距离的非板载通信，而不会影响 EMC 性能。

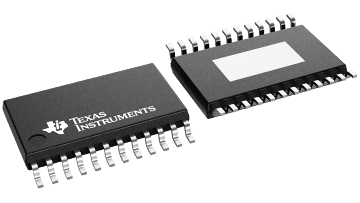

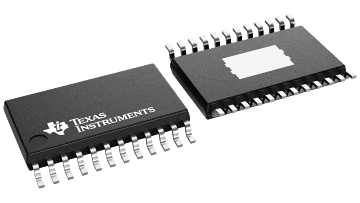

TPS929120-Q1 是一款 12 通道 40V 高侧 LED 驱动器，可控制 8 位输出电流和 12 位 PWM 占空比。该器件具有 LED 开路、接地短路和单 LED 短路诊断功能，可满足多种调节要求。在失去 MCU 连接时，可配置的看门狗还可以自动设置失效防护状态。借助可编程的 EEPROM，可以针对不同应用场景灵活设置 TPS929120-Q1。
| Number of channels | 12 |
| Topology | Current Source |
| Rating | Automotive |
| TI functional safety category | Functional Safety-Capable |
| Operating temperature range (°C) | -40 to 125 |
| Vin (min) (V) | 4.5 |
| Vin (max) (V) | 40 |
| Iout (max) (A) | 0.075 |
| Iq (typ) (mA) | 10 |
| Features | Enable/Shutdown, Fault Detection, Fault Diagnostic, LED Open Detection, LED Shorted Detection, Precision Dimming Control, Thermal shutdown |
| HTSSOP (PWP) | 24 | 49.92 mm² 7.8 x 6.4 |
