TPS653853A-Q1 and TPS653854A-Q1 器件是一款多轨电源，旨在为安全相关应用中的微控制器供电，例如汽车行业中的应用。

该器件支持采用双核锁步 (LS) 和其他多核架构的功能安全微控制器。

TPS653853A-Q1 and TPS653854A-Q1器件集成了多个为 MCU、CAN 或 FlexRay 以及外部传感器供电的电源轨。并且配有一个具有内部 FET 的降压-升压转换器，可将 2.3V 至 36V 的输入电池电压转换为 6V 前置稳压器输出，从而为其他稳压器供电。集成电荷泵可为内部稳压器提供过驱电压，而且还可用于驱动外部 NMOS FET 以提供电池反向保护。该器件支持通过点火信号（IGN 引脚）或者通过 CAN 收发器或其他信号（CAN_WU 引脚）唤醒。

该器件的转向角监视 (SAM) 单元允许 ECU 通过电机位置传感器间接捕捉转向轮位置。在专用的低功耗模式下，即使 ECU 处于休眠模式，此 SAM 单元也能工作。集成的 SAM 开关可在器件正常运行期间将电机位置传感器信号传递到 MCU，或者在 ECU 处于休眠模式时从电机位置传感器信号中解耦 MCU ADC 输入。

该器件内部有一个独立的电压监测单元，可监测所有内部电源轨以及电池电源稳压器输出的欠压和过压情况。此外，该器件还实现了稳压器电流限制和过热保护。 TPS653853A-Q1 and TPS653854A-Q1 器件具有问答看门狗、MCU 误差信号监控、针对内部振荡器的时钟监控、针对时钟监控器的自检、针对非易失性存储器和 SPI 通信的循环冗余校验 (CRC)、支持 MCU 监测器件内部模拟和数字信号的诊断输出引脚、针对 MCU 的复位电路（NRES 引脚）以及可在检测到任何系统故障时禁用外部功率级的保险输出（ENDRV 引脚）。该器件在启动时自动运行内置自检 (BIST)，如果需要，MCU 可以在系统运行期间通过软件控制重新运行 BIST。专用的 DIAGNOSTIC 状态可供 MCU 使用以检查 TPS653853A-Q1 and TPS653854A-Q1功能性。

TPS653853A-Q1 and TPS653854A-Q1器件还可通过 SPI 寄存器报告错误。此器件在 SPI 寄存器中有单独的状态位，用于指示每个特定的系统级或器件级错误。当器件检测到特定错误条件时，可将相应状态位置 1 并保持到 MCU 读取完该状态位所在 SPI 寄存器为止。根据置 1 的状态位，MCU 可以决定是否必须使系统保持安全状态或者是否可使系统恢复运行。

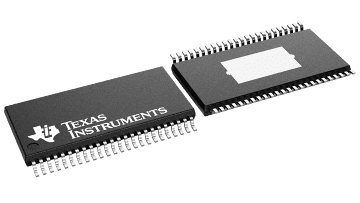

TPS653853A-Q1 and TPS653854A-Q1 器件采用 48 引脚 HTSSOP PowerPAD™ IC 封装。
