INA168-Q1

正在供货

产品详情

INA138-Q1 和 INA168-Q1 (INA1x8-Q1) 器件是高侧单向电流感应放大器。凭借宽输入共模电压范围、低静态电流以及 TSSOP 和 SOT-23 封装，此类器件广泛适用于各种应用。

输入共模电压与电源电压互不影响，INA138-Q1 与 INA168-Q1 的电压范围分别为 2.7V 至 36V 以及 2.7V 至 60V。静态电流仅为 25µA，允许在误差最低的情况下将电源与电流测量分流器的任意一侧相连。

该器件可将一个差分输入电压转换为电流输出。此电流使用外部负载电阻转换回电压，该电阻可设置的增益范围为 1 至 100 以上。尽管该电路专为分流测量而设计，但同时也非常适用于创造性应用中的测量和电平转换。

两类器件均采用 TSSOP-8 封装。INA168-Q1 还可采用 SOT-23-5 封装。两类器件的额定工作温度范围均为 -40°C 至 +125°C。

符合汽车类应用的要求
具有符合 AEC-Q100 标准的下列特性：
- 器件温度 1 级：–40°C 至 125°C 的环境工作温度范围
- 器件 HBM ESD 分类等级 2
- 器件 CDM ESD 分类等级 C6
完备的单极高侧电流测量电路
宽电源电压和共模电压范围：
- INA138-Q1：2.7V 至 36V
- INA168-Q1：2.7V 至 60V
独立电源和输入共模电压
单电阻增益设定
低静态电流：25µA（典型值）
宽温度范围：-40°C 至 +125°C
封装：薄型小外形尺寸 (TSSOP)-8、小外形尺寸晶体管 (SOT) 23-5 (INA168-Q1)

Product type	Analog output
Common-mode voltage (max) (V)	60
Common-mode voltage (min) (V)	2.7
Input offset (±) (max) (µV)	1000
Input offset drift (±) (typ) (µV/°C)	1
Voltage gain (V/V)	adjustable
CMRR (min) (dB)	100
Bandwidth (kHz)	32
Supply voltage (max) (V)	60
Supply voltage (min) (V)	2.7
Iq (max) (mA)	0.06
Number of channels	1
Comparators (#)	0
Gain error (%)	2
Gain error drift (±) (max) (ppm/°C)	150
Features	Current Output
Rating	Automotive
Operating temperature range (°C)	-40 to 125

SOT-23 (DBV)	5	8.12 mm² 2.9 x 2.8

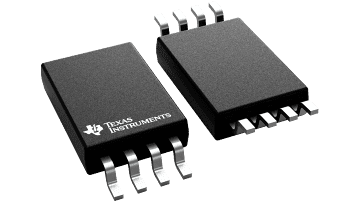

TSSOP (PW)	8	19.2 mm² 3 x 6.4
