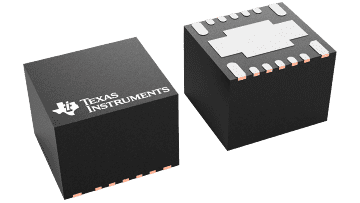

TPSM53604 电源模块是一款高度集成的 4A 电源解决方案，在热增强型 QFN 封装内整合了一个带有功率 MOSFET 的 36V 输入降压直流/直流转换器、一个屏蔽式电感器和多个无源器件。此 5mm × 5.5mm × 4mm、15 引脚封装采用增强型 HotRod QFN 技术来实现增强的热性能、小尺寸和低 EMI。该封装尺寸的所有引脚均分布在外围，具有单个大散热垫，实现简单的布局和制造中的轻松处理。
总体解决方案仅需四个外部组件，并且省去了设计流程中的环路补偿和磁性元件选择过程。TPSM53604 具有全套功能集，包括正常电源状态指示、可编程 UVLO、预偏置启动、过流和过热保护，因此是为各种应用供电的出色器件。
| Iout (max) (A) | 4 |
| Vin (min) (V) | 3.8 |
| Vin (max) (V) | 36 |
| Vout (min) (V) | 1 |
| Vout (max) (V) | 7 |
| Soft start | Fixed |
| EMI features | Low parasitic Hotrod packaging |
| Features | EMI Tested, Enable, Light Load Efficiency, Power good |
| Operating temperature range (°C) | -40 to 125 |
| Iq (typ) (mA) | 0.024 |
| Regulated outputs (#) | 1 |
| Duty cycle (max) (%) | 98 |
| TI functional safety category | Functional Safety-Capable |
| Topology | Buck, Inverting Buck-Boost, Synchronous Buck |
| Type | Module |
| Rating | Catalog |
| Control mode | current mode |
| B3QFN (RDA) | 15 | 27.5 mm² 5.5 x 5 |
