TPS2HB35-Q1

正在供货

产品详情

TPS2HB35-Q1 器件是一款适用于 12V 汽车蓄电池的双通道智能高侧开关。该器件集成了许多保护和诊断特性。

此器件提供高精度的模拟电流检测，可改进复杂负载（例如由同一个开关驱动的多个并联负载）的诊断。

TPS2HB35-Q1 器件包括可编程电流限制，可在各种负载条件下实现优化保护应用中，低功耗是一个关键问题。

此器件的工作输入电压低至
3V。此输入电压使器件在冷启动期间可继续工作。

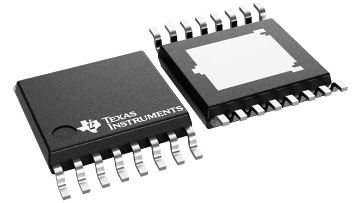

TPS2HB35-Q1 器件采用小型 16 引脚 HTSSOP 封装，因此可减小 PCB 尺寸。

符合汽车应用标准
具有符合 AEC-Q100 标准的下列结果：
- 器件温度 1 级：-40℃ 至 +125℃ 的环境运行温度范围
- 器件人体模型 (HBM) 静电放电 (ESD) 分类等级 2
- 器件 CDM ESD 分类等级 C4B
双通道智能高侧开关
额定负载转储电压高达 40V
T_J = 25°C 时的典型 R_ON 为 35mΩ
模拟感应输出：
- 负载电流
- 器件温度
高精度负载电流感应
可编程电流限制
通过 SNS 引脚进行故障指示
开路负载和电池短路检测
保护功能：
- 热关断和重试
- 电池过压和负载突降
- VOUT 接地短路
- 电池反向时自动开启
- 欠压锁定
- 电池丢失
- 接地失效时自动关闭
- 用于电感负载的输出钳位
- 可通过 LATCH 引脚配置故障处理

Number of channels	2
Operating voltage (max) (V)	18
Operating voltage (min) (V)	6
Ron (typ) (mΩ)	35
Imax (A)	3
Current limit (min) (A)	2
Current limit (max) (A)	25
Current limit type	Adjustable
Current limit accuracy	+25%/-10%
Current sense accuracy	+/-4% @ 1A
FET	Internal
Features	Current sense output, Current sense/monitor, Programmable current limit, Thermal shutdown, Under voltage lock out
Operating temperature range (°C)	-40 to 125
Function	Adjustable current limit, Automotive load dump compatibility, Current monitoring, Inductive load compatibility, Inrush current control, Short circuit protection, Thermal shutdown
Rating	Automotive

HTSSOP (PWP)

32 mm² 5 x 6.4
