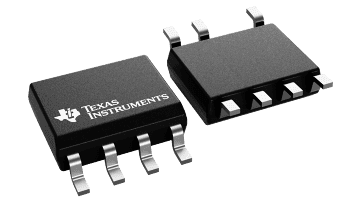

UCC28740-Q1

正在供货

产品详情

UCC28740 -Q1 隔离式反激电源控制器可使用光耦合器调节输出，以提供对大型负载阶跃的快速瞬态响应。

内部采用 700V 启动开关，可动态控制工作状态并定制调制配置文件，支持超低待机功耗，并且不会影响启动时间或输出瞬态响应。

UCC28740 -Q1 中的控制算法可使操作效率达到或超过适用标准。驱动输出接至一个 MOSFET 电源开关。带有谷值开关的断续传导模式 (DCM) 减少了开关损耗。开关频率的调制和初级电流峰值振幅（FM 和 AM）在整个负载和线路范围内保持较高的转换效率。

此控制器有一个 100kHz 的最大开关频率并且一直保持对变压器内峰值初级电流的控制。保护特性可抑制初级和次级应力分量。170kHz 的最小开关频率可轻松实现少于 10mW 无负载功耗。

符合汽车应用要求
具有符合 AEC-Q100 标准的下列特性：
- 器件温度等级 1：-40°C 至 +125°C
- 器件 HBM 分类等级 2：±2kV
- 器件 CDM 分类等级 C4B：±750V
功能安全型
- 可提供用于功能安全系统设计的文档
低于 10mW 的空载功耗能力
可在线路和负载范围内实现 ±1% 的电压调节和 ±5% 的电流调节
700V 启动开关
100kHz 的最高开关频率可实现高功率密度充电器设计
谐振环谷值开关运行模式可实现最高总体效率
频率抖动功能使其轻松符合 EMI 标准
MOSFET 钳位栅极驱动输出
过压、低压线路和过流保护功能
使用 UCC28740-Q1 并借助 WEBENCH Power Designer 创建定制设计方案

Control mode	Secondary-side regulation
UVLO thresholds on/off (V)	21/7.75
Switching frequency (max) (kHz)	100
Features	Automotive qualified, Current limiting, DCM, Error amplifier, Green mode, High voltage startup, High-voltage startup, Input line monitor, Leading edge blanking, Light load efficiency, Light-load efficiency, Low power, Overcurrent protection, SSR, Secondary-side regulated, Soft start, Valley switching
Operating temperature range (°C)	-40 to 125
Rating	Automotive
TI functional safety category	Functional Safety-Capable
Device type	Controllers
Topology	Flyback

SOIC (D)

29.4 mm² 4.9 x 6
