TPS6521825

正在供货

适用于 NXP i.MX 8M mini 的电源管理 IC (PMIC)

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

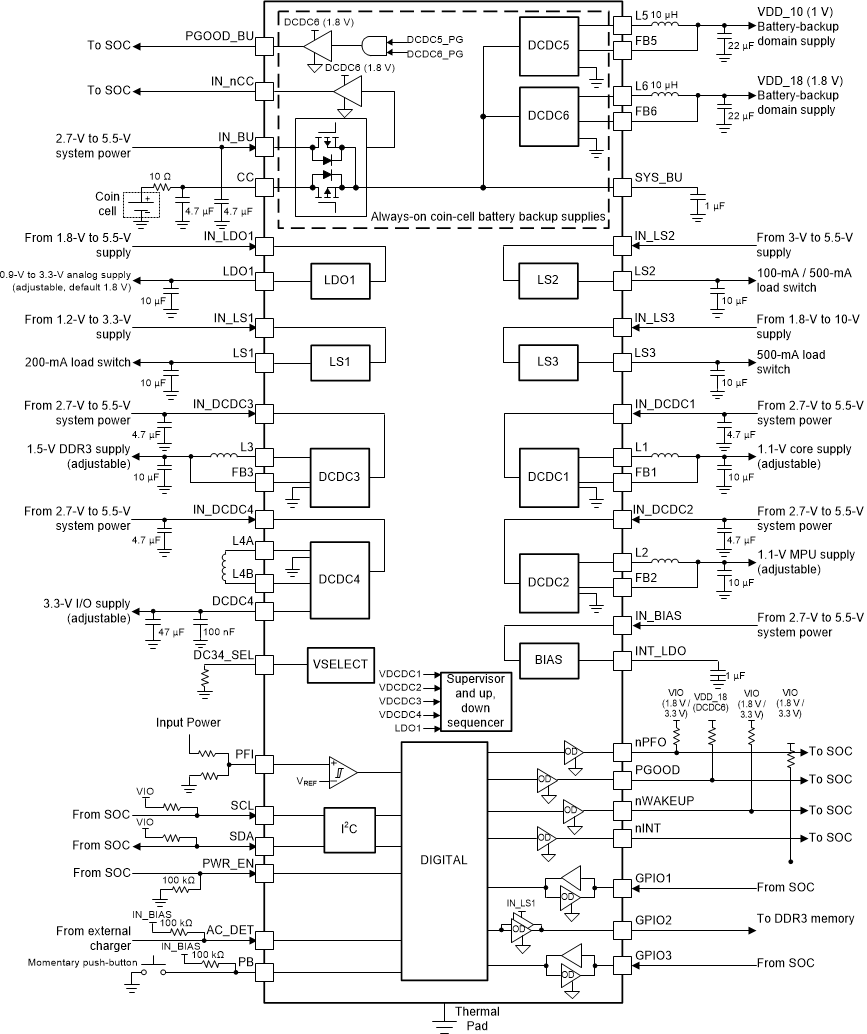

TPS6521825 是一款单芯片电源管理 IC (PMIC)，专门用于支持与 LP873347 器件配合使用的 i.MX 8M Mini 处理器。此器件的额定工作温度范围为 -40°C 至 +105°C，适用于各种工业应用。

具有集成开关 FET 的 3 个可调节降压转换器（DCDC1、DCDC2 和 DCDC3）：
- DCDC1：默认电压为 0.85V，电流高达 1.8A
- DCDC2：默认电压为 1.1V，电流高达 1.8A
- DCDC3：默认电压为 3.3V，电流高达 1.8A
- 输入电压范围：2.7V 至 5.5V
- 可调节输出电压范围：0.85V 至 1.675V（DCDC1 和 DCDC2）
- 可调节输出电压范围：0.9V 至 3.4V (DCDC3)
- 轻负载电流状态下进入节能模式
- 100% 占空比，可实现最低压降
- 禁用时支持有源输出放电
具有集成开关 FET 的 1 个可调节降压/升压转换器 (DCDC4)：
- DCDC4：默认电压为 1.8V，电流高达 1.6A
- 输入电压范围：2.7V 至 5.5V
- 可调节输出电压范围：1.175V 至 3.4V
- 禁用时支持有源输出放电
2 个适用于备用电池域的低静态电流、高效降压转换器（DCDC5、DCDC6）
- DCDC5：1V 输出电压
- DCDC6：1.8V 输出电压
- 输入电压范围：2.2V 至 5.5V
- 由系统电源或备用纽扣电池供电
可调节通用 LDO (LDO1)
- LDO1：默认电压为 1.8V，电流高达 400mA
- 输入电压范围：1.8V 至 5.5V
- 可调节输出电压范围：0.9V 至 3.4V
- 禁用时支持有源输出放电
具有 350mA 电流限制的低电压负载开关 (LS1)
- 输入电压范围：1.2V 至 3.6V
- 电压为 1.35V 时，开关阻抗为 110mΩ（最大值）
具有 100mA 或 500mA 可选电流限制的 5V 负载开关 (LS2)
- 输入电压范围：3V 至 5.5V
- 电压为 5V 时，开关阻抗为 500mΩ（最大值）
具有 100mA 或 500mA 可选电流限制的高电压负载开关 (LS3)
- 输入电压范围：1.8V 至 10V
- 开关阻抗：500mΩ（最大值）
带有内置监控功能的监控器可用于监测：
- DCDC1、DCDC2 ±4% 容差
- DCDC3、DCDC4 ±5% 容差
- LDO1 ±5% 容差
保护、诊断和控制：
- 欠压锁定 (UVLO)
- 常开按钮监视器
- 过热警告和关断
- 备用电源和主电源采用独立的电源正常状态输出
- I²C 接口（地址 0x24）（请参阅 400kHz 时的 I²C 操作时序要求 ）

Regulated outputs (#)	7
Configurability	Factory programmable, Software configurable
Vin (min) (V)	2.2
Vin (max) (V)	5.5
Iout (max) (A)	1.8
Features	Dynamic voltage scaling, Eco-mode, I2C control, Overcurrent protection, Power good, Power sequencing, Power supply and system monitoring, Thermal shutdown, UVLO adjustable
Step-up DC/DC converter	1
Step-down DC/DC converter	5
Step-down DC/DC controller	0
Step-up DC/DC controller	0
LDO	1
Iq (typ) (mA)	0.025
Rating	Catalog
Switching frequency (max) (kHz)	2400
Operating temperature range (°C)	-40 to 105
Processor supplier	NXP/Freescale
Processor name	i.MX 8M Mini/Nano
Switching frequency (typ) (kHz)	2400

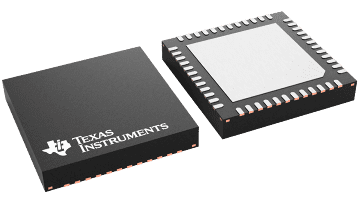

VQFN (RSL)

36 mm² 6 x 6
