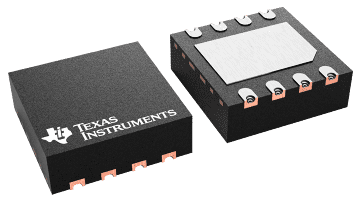

TPS746-Q1 是一款具有电源正常指示功能的 1A 超低压降稳压器 (LDO)。此器件采用具有可湿性侧面的小型 6 引脚 2mm × 2mm WSON 封装和小型 8 引脚、3mm × 3mm VSON 封装，便于进行光学检测。TPS746-Q1 具有低静态电流消耗，并且可提供快速线路和负载瞬态性能。

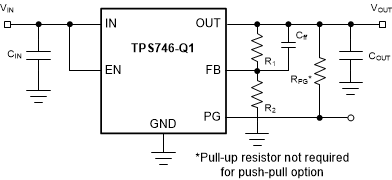

TPS746-Q1 支持 1.5V 至 6.0V 的输入电压范围和 0.55V 至 5.5V 的外部可调输出电压范围，因而是一款灵活的后置稳压器件。该器件还提供固定输出电压，为常用电压轨供电。
TPS746-Q1 具有可监控反馈引脚电压的电源正常 (PG) 输出，用于指示输出电压状态。EN 输入和 PG 输出可用于对系统中多个电源进行定序。
TPS746-Q1 在与支持小尺寸总体解决方案的小型陶瓷输出电容器搭配使用时，可保持稳定。精密带隙和误差放大器具有高精度特性，在 25°C 时可提供 ±0.85%（最大值）的精度，在整个工作温度范围内可提供 ±1.5%（最大值）的精度。该器件包括集成的热关断、电流限制和欠压锁定 (UVLO) 功能。TPS746-Q1 具有内部折返电流限制，有助于在短路事件中减少热耗散。
| Output options | Adjustable Output, Fixed Output |
| Iout (max) (A) | 1 |
| Vin (max) (V) | 6 |
| Vin (min) (V) | 1.5 |
| Vout (max) (V) | 5.5 |
| Vout (min) (V) | 0.55 |
| Fixed output options (V) | 0.7, 1, 1.1, 1.15, 1.2, 1.25, 1.3, 1.35, 1.5, 1.7, 1.8, 2.5, 2.8, 2.9, 3, 3.3, 3.4, 5 |
| Noise (µVrms) | 53 |
| Iq (typ) (mA) | 0.025 |
| Thermal resistance θJA (°C/W) | 55 |
| TI functional safety category | Functional Safety-Capable |
| Rating | Automotive |
| Load capacitance (min) (µF) | 1 |
| Regulated outputs (#) | 1 |
| Features | Enable, Foldback Overcurrent protection, Power good, Wettable flanks package |
| Accuracy (%) | 0.85 |
| PSRR at 100 KHz (dB) | 45 |
| Dropout voltage (Vdo) (typ) (mV) | 190 |
| Operating temperature range (°C) | -40 to 125 |
| VSON (DRB) | 8 | 9 mm² 3 x 3 |
| WSON (DRV) | 6 | 4 mm² 2 x 2 |
