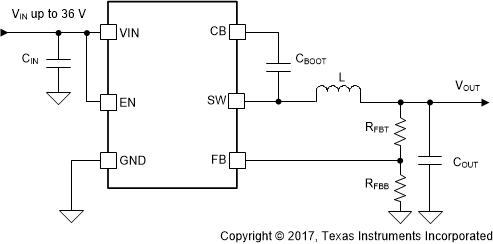

TPS560430-Q1 是一款简单易用的宽 VIN 同步降压转换器，能够驱动高达 600mA 的负载电流。该器件具有 4V 至 36V 的宽输入范围，适用于汽车 应用，可从非稳压源进行电源调节。
TPS560430-Q1 以 2.1MHz 的开关频率运行，支持使用相对较小的电感器，以实现经优化的解决方案尺寸。它具有 Eco-mode 版本，可在轻负载时实现高效率；还具有 FPWM 版本，可在整个负载范围内实现恒定频率和小输出电压纹波。在内部实现了软启动和补偿电路，从而最大限度地减少了器件所用的外部组件。
该器件具有内置的保护 功能，例如逐周期电流限制、间断模式短路保护以及在出现过多功率损耗时执行的热关断功能。TPS560430-Q1 采用 SOT-23-6 封装。
| Vin (min) (V) | 4 |
| Vin (max) (V) | 36 |
| Vout (min) (V) | 1 |
| Vout (max) (V) | 34 |
| Iout (max) (A) | 0.6 |
| Iq (typ) (mA) | 0.08 |
| Switching frequency (min) (kHz) | 1785 |
| Switching frequency (max) (kHz) | 2415 |
| Features | Enable, Forced PWM, Light Load Efficiency, Over Current Protection, Pre-Bias Start-Up, Soft Start Fixed, Synchronous Rectification, Tracking, UVLO adjustable |
| Operating temperature range (°C) | -40 to 125 |
| Rating | Automotive |
| Regulated outputs (#) | 1 |
| Control mode | current mode |
| Duty cycle (max) (%) | 98 |
| Type | Converter |
| SOT-23 (DBV) | 6 | 8.12 mm² 2.9 x 2.8 |
