TPS63806

正在供货

产品详情

TPS63805、TPS63806 和 TPS63807 是高效率、高输出电流降压/升压转换器。根据输入电压不同，当输入电压近似等于输出电压时，它们会自动以升压、降压或全新的 4 周期降压/升压模式运行。

三个引脚对引脚器件选项：TPS63805、TPS63806 和 TPS63807 具有特定的应用重点
输入电压范围：1.3V 至 5.5V
- 器件启动时输入电压大于 1.8V
输出电压范围：1.8V 至 5.2V（可调节）

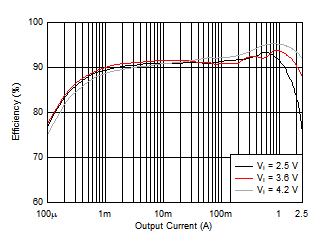

在整个负载范围内具有高效率
- 具有省电模式和强制 PWM 模式

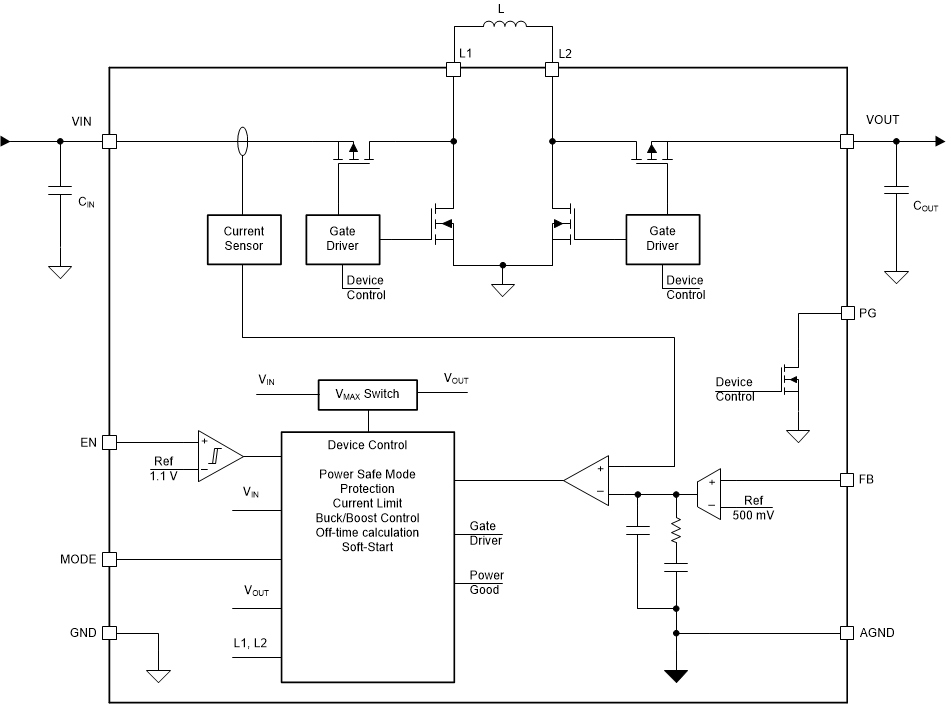

峰值电流降压/升压模式架构
- 可在降压、降压/升压和升压操作模式之间定义切换点
- 正向和反向电流运行
- 启动至预偏置输出
安全、可靠运行的特性
- 集成软启动
- 过热和过压保护
- 带负载断开功能的真正关断功能
- 正向和反向电流限制
TPS63805
- 经优化可实现 18.5 mm² 的最小解决方案尺寸（与 22µF 最小输出电容器配合使用）
- V_I ≥ 2.3V、V_O = 3.3V 时，输出电流为 2A
- 11µA 工作静态电流
TPS63806
- 经优化可实现最佳负载阶跃响应（电流阶跃为 2A 时可实现 180mV 负载阶跃响应）
- 高达 2.5A 的瞬态输出电流

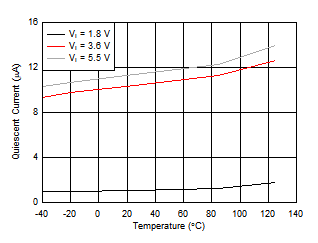

- 13µA 工作静态电流
TPS63807
- 经优化可实现 18.5 mm² 的最小解决方案尺寸（与 22µF 最小输出电容器配合使用）
- V_I ≥ 2.3V、V_O = 3.3V 时，输出电流为 2A
- 11µA 工作静态电流
- EN 为低电平时的输出放电功能
- 480µs T_ramp，对于启动期间的小浪涌电流

Topology	Buck-Boost
Vin (min) (V)	1.3
Vin (max) (V)	5.5
Vout (max) (V)	5.2
Vout (min) (V)	1.8
Duty cycle (max) (%)	100
Features	Enable, Light Load Efficiency, Load Disconnect, Power good, Pre-Bias Start-Up, Synchronous Rectification, UVLO Fixed
Switch current limit (typ) (A)	5.5
Switching frequency (min) (kHz)	500
Switching frequency (max) (kHz)	3100
Iq (typ) (mA)	0.013
Iout (max) (A)	2.5
Rating	Catalog
Operating temperature range (°C)	-40 to 125
Type	Converter

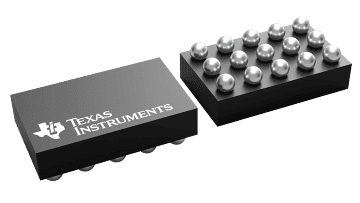

DSBGA (YFF)

3.08000000000000022 mm² 1.4000000000000001 x 2.2
