TPS7B81-Q1

正在供货

具有使能功能的汽车类 150mA、电池供电运行 (40V)、超低 IQ、低压降稳压器

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

在汽车电池连接应用中，低静态电流 (I_Q) 对于省电和延长电池寿命而言非常重要。始终开启的系统必须在扩展温度范围内实现超低 I_Q，以便在车辆点火开关关闭时也能实现持久运行。

TPS7B81-Q1 是一款低压降 (LDO) 线性稳压器，专为高达 40V V_IN 的这些领域而设计。此器件在轻负载时的典型静态电流仅为 2.7µA，是用于为待机系统中的微控制器以及控制器局域网和本地互联网络 (CAN/LIN) 收发器供电的最佳解决方案。

此器件具有集成式短路和过流保护。此器件可在 -40°C 至 +125°C 的环境温度下运行，结温范围为 -40°C 至 +150°C。此外，此器件提供多种具有不同尺寸和热导率的封装选项。小型 WSON 封装有助于实现最紧凑的 PCB 设计，即使整个器件散热较多，TO-252 封装也能让器件实现持久运行。这些特性使得此器件非常适合用作各种电池连接汽车这些领域。

符合面向汽车应用的 AEC-Q100 标准：
- 温度等级 1：-40°C 至 125°C，T_A
器件结温范围：
-40°C 至 150°C
3V 至 40V 宽 V_IN 输入电压范围，瞬态电压高达 45V
最大输出电流：150mA
低静态电流 I_Q：
- EN = 低电平时典型值为 300nA
  （关断模式）
- 轻负载时典型值为 2.7µA
- 轻负载时最大值为 4.5µA
线路、负载和温度范围内的输出电压精度为 1.5%
最大压降电压：对于固定 5V 输出电压版本，150mA 负载电流下为 540mV
与低 ESR（0.001Ω 至 5Ω）陶瓷输出稳定电容器（1µF 至 200µF）搭配使用时可保持稳定
5V、3.3V 和 2.5V 固定输出电压
集成故障保护：
- 热关断
- 短路和过流保护
封装：
- DGN（8 引脚 HVSSOP），R_θJA = 63.9°C/W
- DRV（6 引脚 WSON），R_θJA = 72.8°C/W

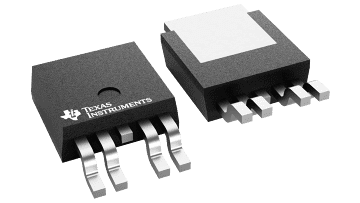

- KVU（5 引脚 TO-252）)，R_θJA = 38.8°C/W添加了项目符号

Output options	Fixed Output
Iout (max) (A)	0.15
Vin (max) (V)	40
Vin (min) (V)	3
Vout (max) (V)	5
Vout (min) (V)	3.3
Fixed output options (V)	2.5, 3.3, 5
Noise (µVrms)	450
Iq (typ) (mA)	0.0027
Thermal resistance θJA (°C/W)	31.1, 63.9, 72.8
TI functional safety category	Functional Safety-Capable
Rating	Automotive
Load capacitance (min) (µF)	1
Regulated outputs (#)	1
Features	Enable
Accuracy (%)	1.5
PSRR at 100 KHz (dB)	60
Dropout voltage (Vdo) (typ) (mV)	270
Operating temperature range (°C)	-40 to 150

HVSSOP (DGN)	8	14.7 mm² 3 x 4.9
TO-252 (KVU)	5	66.726 mm² 6.6 x 10.11
WSON (DRV)	6	4 mm² 2 x 2
