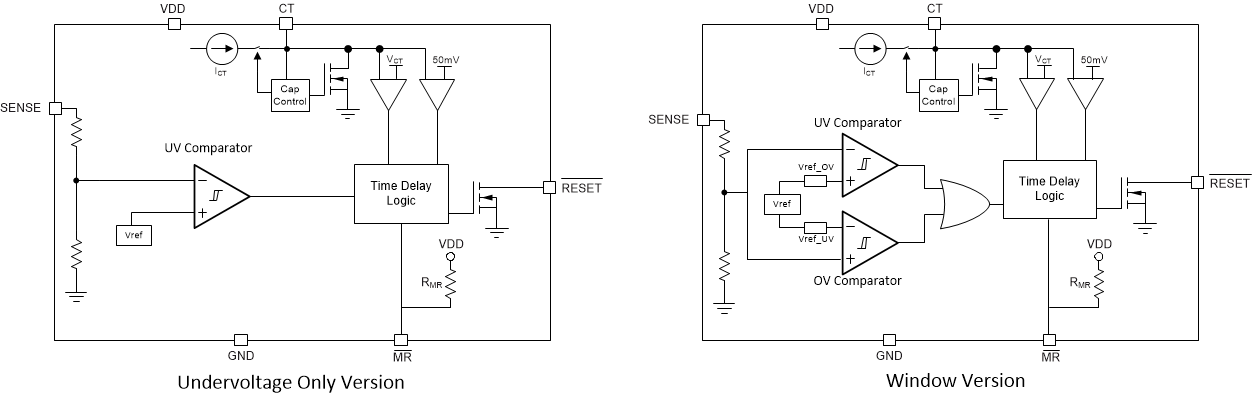

TPS3703-Q1 器件是一款集成式过压 (OV) 和欠压 (UV) 监控器或复位 IC，采用业界最小的 6 引脚 DSE 封装。这款高精度的电压监控器非常适合采用低电压电源轨的系统，并具有非常小的电源容差裕度。低阈值迟滞可防止在受监控的电压处于正常工作范围内时发出虚假复位信号。并且内置有毛刺抑制功能和噪声滤波器，进一步消除了错误信号所导致的错误复位。
TPS3703-Q1 不需要使用任何外部电阻器来设置过压和欠压复位阈值，因此进一步优化了整体精度、成本、解决方案大小并提高了安全系统的可靠性。电容器时间 (CT) 引脚用于在每个器件的两个可用复位延时时间之间进行选择，还可以连接一个电容器以调整复位延时时间。单独的 SENSE 输入引脚和 VDD 引脚可实现高可靠性系统所需的冗余。
此器件的低典型静态电流规格为 4.5µA（典型值）。 TPS3703-Q1 符合 AEC-Q100 1 级标准，适用于汽车应用。
| Number of supplies monitored | 1 |
| Threshold voltage 1 (typ) (V) | 0.8, 0.85, 0.9, 1, 1.1, 1.15, 1.2, 1.25, 1.8, 2.5, 2.8, 2.9, 3.3, 5 |
| Features | Latching, Manual reset capable, Separate VDD & sense, Undervoltage and overvoltage monitor |
| Reset threshold accuracy (%) | 0.7 |
| Iq (typ) (mA) | 0.0045 |
| Output driver type/reset output | Active-low, Open-drain |
| Time delay (ms) | 1, 5, 10, 20, 100, 200 |
| Supply voltage (min) (V) | 1.7 |
| Supply voltage (max) (V) | 5.5 |
| TI functional safety category | Functional Safety-Capable |
| Rating | Automotive |
| Watchdog timer WDI (s) | None |
| Operating temperature range (°C) | -40 to 125 |

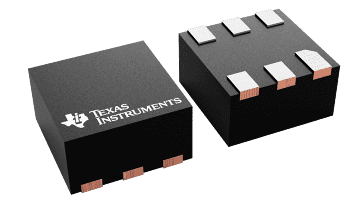

| WSON (DSE) | 6 | 2.25 mm² 1.5 x 1.5 |
