TPS650002-Q1 器件是一款适合汽车应用的单芯片 电源管理 IC (PMIC)。这个器件包含一个带有两个低压降稳压器的单个降压转换器。为了在最大可能的负载电流范围内实现最大效率,这个降压转换器在轻负载时进入低功耗模式。对于低噪声 应用,该器件可通过 MODE 引脚强制进入固定频率 PWM。此降压转换器允许使用小型电感器和电容器,因此可实现较小的解决方案尺寸。电源正常状态输出可用于排序。LDO 可提供 300mA 的电流,并且可在 1.6V 至 6V 的输入电压范围内工作,因此可由降压转换器供电。该降压转换器和 LDO 具有独立电压输入和使能端,从而实现了设计和排序的灵活性。

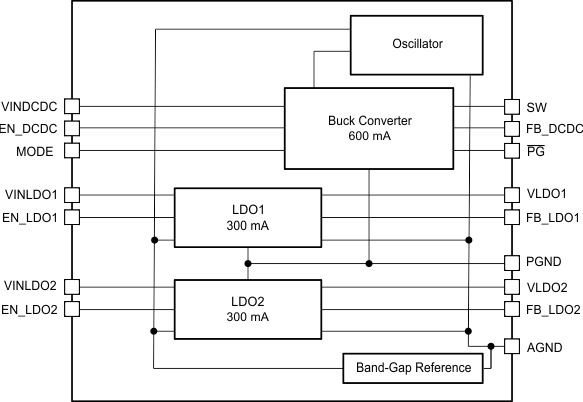

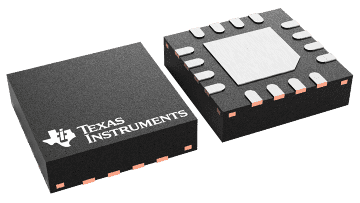

TPS650002-Q1该器件采用 16 引脚无引线封装 (3mm × 3mm WQFN)。
| Regulated outputs (#) | 3 |
| Configurability | Factory programmable |
| Vin (min) (V) | 2.3 |
| Vin (max) (V) | 6 |
| Iout (max) (A) | 0.6 |
| Features | Enable pin, Power good, Spread-Spectrum Clock (SSC) Generation |
| Step-down DC/DC converter | 1 |
| Step-up DC/DC controller | 0 |
| LDO | 2 |
| Iq (typ) (mA) | 0.073 |
| Rating | Automotive |
| Switching frequency (max) (kHz) | 2410 |
| Operating temperature range (°C) | -40 to 105 |
| Shutdown current (ISD) (typ) (µA) | 0.16 |
| Switching frequency (typ) (kHz) | 2250 |
| WQFN (RTE) | 16 | 9 mm² 3 x 3 |
