TPS568230

正在供货

产品详情

TPS568230 是一款配备了集成 MOSFET 且具有成本效益、高电压输入、高效的同步降压转换器。

TPS568230 具有 ULQ™（超低静态电流）功能，可实现低偏置电流。其工作电源输入电压范围为 4.5V 至 18V。该器件使用 DCAP3™ 控制模式提供快速瞬态响应、良好的线路和负载调节，无需外部补偿，并支持低等效串联电阻 (ESR) 输出电容器，如专用聚合物和超低 ESR 陶瓷电容器。

TPS568230 具有完整的过压、欠压、过流、过热以及欠压锁定保护功能。它结合了电源正常信号、输出放电功能和大负荷运行功能。

TPS568230 配备了 MODE 引脚，用于选择所需的运行模式。为了在轻负载条件下实现高效率，可选择 OOA 模式和高级 Eco-mode™。OOA 模式不允许器件低于可闻频率（低于 25kHz 开关频率）。FCCM 还符合严格的输出电压纹波要求。

TPS568230 同时支持内部和外部软启动时间选项。内部固定软启动时间为 1.3ms。更长的软启动时间可通过在 SS 引脚上连接外部电容器来实现。

TPS568230 采用 20 引脚 3.0mm x 3.0mm HotRod™封装，额定结温范围为 -40^oC 至 125^oC。

Vin (min) (V)	4.5
Vin (max) (V)	18
Vout (min) (V)	0.6
Vout (max) (V)	7
Iout (max) (A)	8
Iq (typ) (mA)	0.11
Switching frequency (min) (kHz)	600
Switching frequency (max) (kHz)	1000
Features	Enable, Forced PWM, Light Load Efficiency, Over Current Protection, Power good, Soft Start Adjustable, Synchronous Rectification
Operating temperature range (°C)	-40 to 125
Rating	Catalog
Regulated outputs (#)	1
Control mode	D-CAP3
Duty cycle (max) (%)	85
Type	Converter

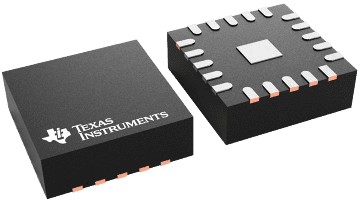

VQFN-HR (RJE)

9 mm² 3 x 3
