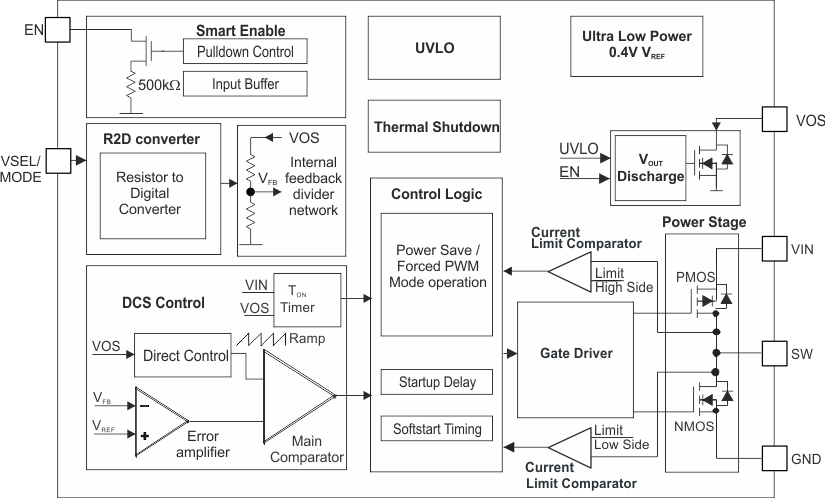

TPS6280x 器件系列是一款降压转换器，具有 2.3µA 的典型静态电流以及出色的效率和超小的解决方案尺寸。该器件利用 TI 的 DCS-Control™ 拓扑，能够与微型电感器和电容器配合使用，并且具有高达 4MHz 的开关频率。在轻负载条件下，该器件会无缝进入节能模式，从而减少开关周期数并保持高效率。

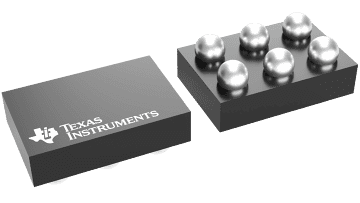

将 VSEL/MODE 引脚连接到 GND 可以选择固定输出电压。只需将一个外部电阻器连接到 VSEL/MODE 引脚，就可以选择 16 种内部设置的输出电压。使用集成 R2D（电阻器到数字）转换器，可读取外部电阻器并设置输出电压。仅需通过更换单个电阻，相同的器件型号即可用于不同的应用和电压轨。此外，与传统的外部电阻分压器网络相比，内部设置的输出电压可提供更高的精度。该器件启动之后，直流/直流转换器将进入强制 PWM 模式（通过在 VSEL/MODE 引脚上施加高电平）。在该工作模式下，此器件通常以 4MHz 或 1.5MHz 的开关频率运行，从而能够实现最低的输出电压纹波和最高的效率。TPS6280x 器件系列采用具有 0.35mm 间距的微型 6 引脚 WCSP 封装。
