LM51551

正在供货

产品详情

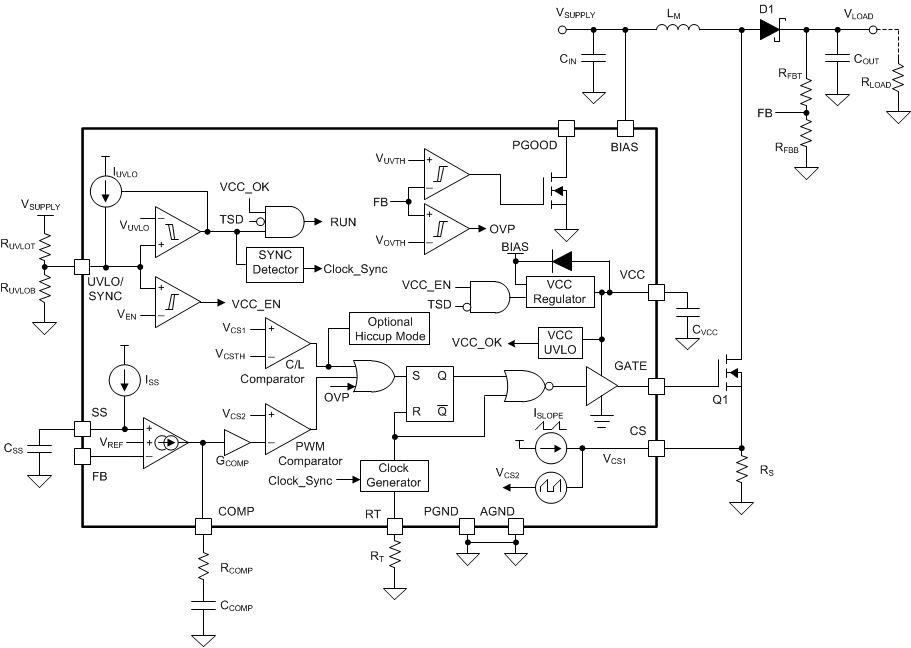

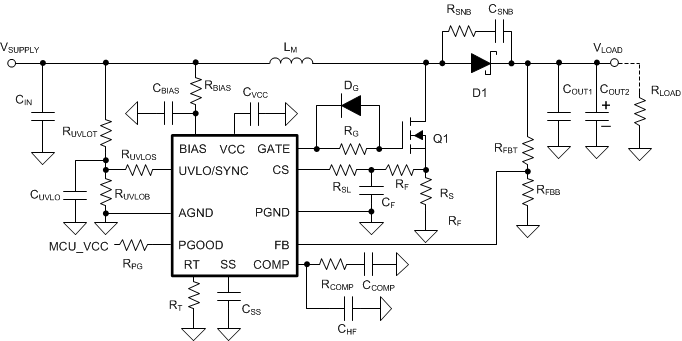

LM5155x（LM5155 和 LM51551）是一款采用峰值电流模式控制的宽输入范围非同步升压控制器。该器件可用于升压、SEPIC 和反激式拓扑。

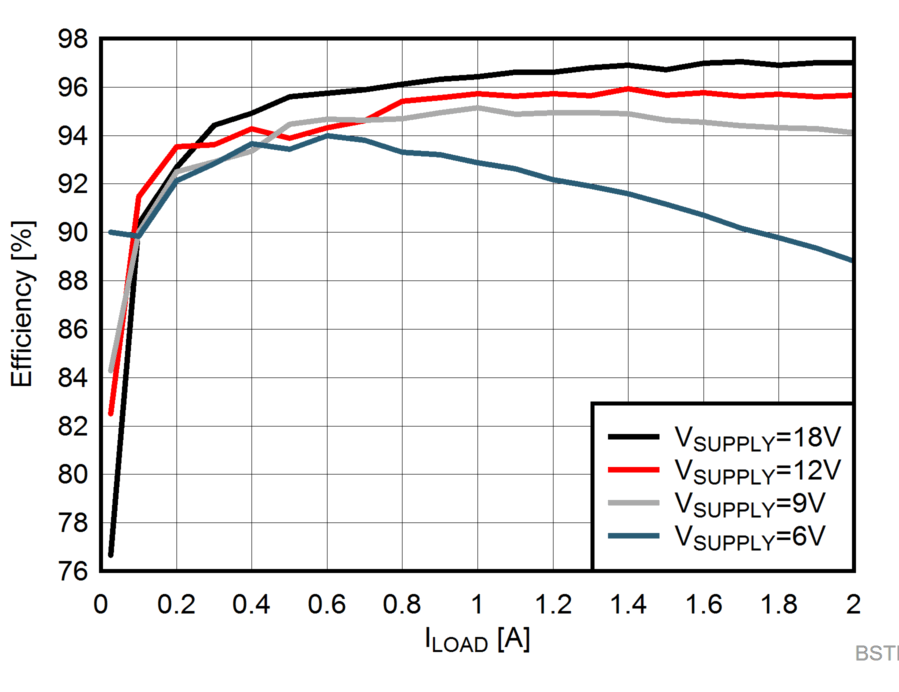

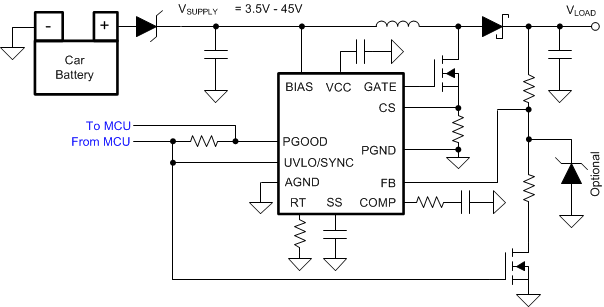

如果 BIAS 引脚连接到 VCC 引脚，则 LM5155x 可由单节电池（最低电压 2.97V）供电。如果 BIAS 引脚电压高于 3.5V，则该器件可使用低至 1.5V 的输入电源电压。

功能安全型
- 可提供用于功能安全系统设计的文档
适用于电池应用的宽输入工作范围
- 3.5V 至 45V 工作范围
- 当 BIAS = VCC 时，为 2.97V 至 16V
- BIAS 电压大于等于 3.5V 时最小升压电源电压为 1.5V
- 高达 50V 的输入瞬态保护
最小电池消耗
- 低关断电流 (I Q ≤ 2.6µA)
- 低工作电流 (I Q ≤ 480µA)
解决方案尺寸小、成本低
- 最大开关频率为 2.2MHz

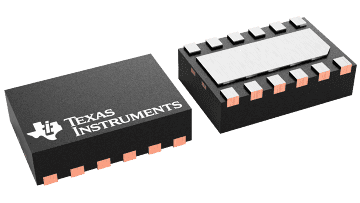

- 12 引脚 WSON 封装 (3mm × 2mm)
- 集成的误差放大器支持在没有光耦合器的情况下进行初级侧稳压（反激）
- 启动期间下冲最小化（启停应用）
低功耗、高效率
- 100mV ±7% 低限流阈值
- 强大的 1.5A 峰值标准 MOSFET 驱动器
- 支持外部 VCC 电源
避免 AM 频带干扰和串扰
- 可选的时钟同步
- 100kHz 至 2.2MHz 的动态可编程开关频率
集成保护特性
- 在输入电压范围内具有恒定峰值电流限制
- 可选断续模式短路保护（参阅器件比较表）
- 可编程线路 UVLO
- OVP 保护
- 热关断
精确的 ±1% 精度反馈基准
可编程额外斜率补偿
可调软启动
PGOOD 指示器
使用 LM5155x 并借助 WEBENCH Power Designer 创建定制设计方案

Topology	Boost, Flyback, SEPIC
Vin (min) (V)	1.5
Vin (max) (V)	45
Vout (min) (V)	1.5
Vout (max) (V)	300
Regulated outputs (#)	1
Switching frequency (min) (kHz)	100
Switching frequency (max) (kHz)	2200
Iq (typ) (mA)	0.45
Features	Adjustable current limit, Frequency synchronization, Hiccup mode protection, Nonsynchronous rectification, Power good, UVLO adjustable
Duty cycle (max) (%)	93
TI functional safety category	Functional Safety-Capable
Rating	Catalog
Operating temperature range (°C)	-40 to 125
Type	Controller

WSON (DSS)

6 mm² 3 x 2
