在高密度、小间距 LED 面板 应用中，人们对多通道 LED 驱动器的性能要求在不断提高，以期实现高多路复用、高 PWM 分辨率和高刷新率。为了满足严格的显示质量要求，LED 驱动器必须能够解决不同 LED 矩阵应用场景中的各种问题。

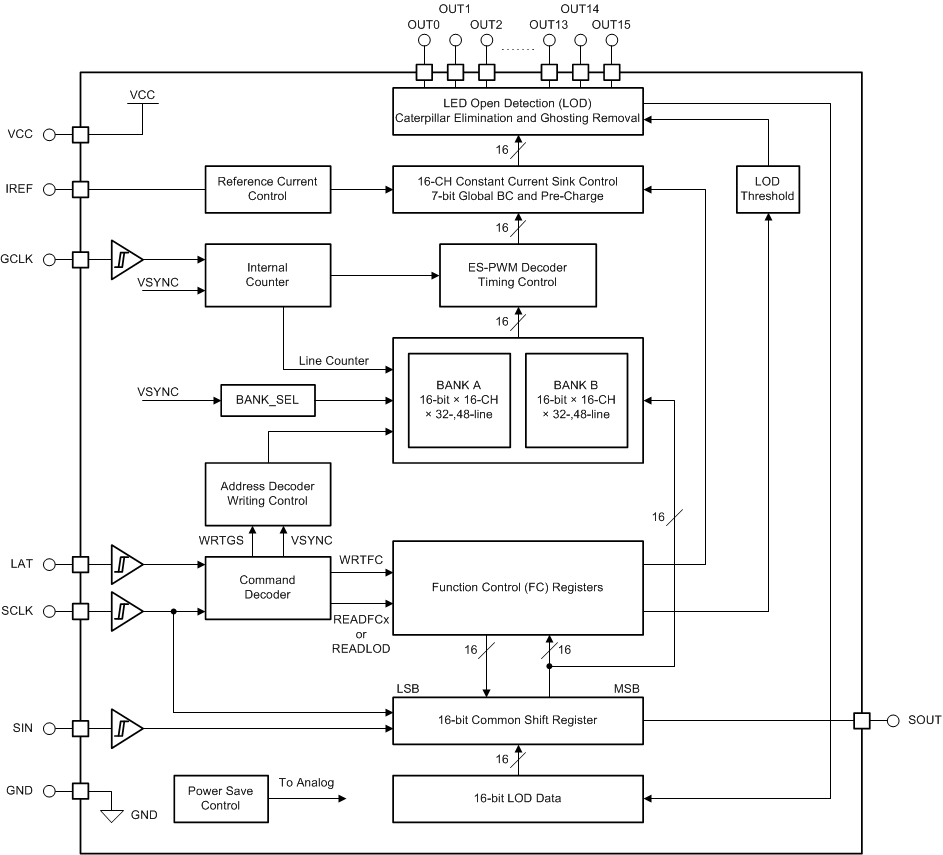

TLC694x 器件是一款 16 通道、恒定电流阱 LED 驱动器。每个通道都有独立可调的 65,536 级 PWM 灰度控制。所有 16 个通道的最大恒定电流值由一个具有 128 级全局亮度控制的外部电阻设置，电流范围为 0.3mA 至 25mA。

TLC694x 器件集成了增强型电路来解决小间距 LED 显示应用中的 各种显示问题：低灰度均匀性问题、耦合问题、重影问题和卡特彼勒问题。

TLC694x 器件 具有 LED 开路检测功能，错误检测结果可以通过串行数据接口读取。热关断和 IREF 电阻短路保护可确保实现更高的系统可靠性。TLC694x 器件还具有智能省电模式，可以在所有输出关断的情况下将总电流消耗设置为 1mA（典型值）。
