TPS745 是一款具有电源状态良好指示功能的可调 500A 低压降 (LDO) 稳压器。该器件采用小型 6 引脚 2mm × 2mm WSON 封装并具有极低的静态电流，可提供快速的线路和负载瞬态性能。TPS745 具有 130mV 的超低压降（500mA 电流情况下），这有助于提高系统的功效。

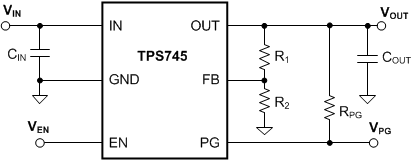

TPS745 针对各种 应用 进行了优化：支持 1.5V 至 6.0V 的输入电压范围以及 0.55V 至 5.5V 的外部可调输出范围。这种低输出电压使得该 LDO 能够为具有较低内核电压的现代微控制供电。
TPS745 具有监测反馈引脚电压的电源正常状态 (PG) 输出，用于指示输出电压的状态。EN 输入和 PG 输出可用于对系统中的多个电源进行定序。
TPS745 在与支持小尺寸总体解决方案的小型陶瓷输出电容器搭配使用时，可保持稳定。一个精密带隙和误差放大器具有高精度特性，在 25°C 时提供 0.7%（最大值）的精度，在过温 (85ºC) 条件下提供 1%（最大值）的精度。该器件包括集成的热关断、电流限制和欠压锁定 (UVLO) 功能的刷式直流电机。TPS745 包含一个内部折返电流限制，有助于在短路事件中减少热耗散。
| Output options | Adjustable Output |
| Iout (max) (A) | 0.5 |
| Vin (max) (V) | 6 |
| Vin (min) (V) | 1.5 |
| Vout (max) (V) | 5.5 |
| Vout (min) (V) | 0.55 |
| Noise (µVrms) | 53 |
| Iq (typ) (mA) | 0.025 |
| Thermal resistance θJA (°C/W) | 80 |
| Rating | Catalog |
| Load capacitance (min) (µF) | 1 |
| Regulated outputs (#) | 1 |
| Features | Enable, Foldback Overcurrent protection, Output discharge, Power good, Soft start |
| Accuracy (%) | 1 |
| PSRR at 100 KHz (dB) | 45 |
| Dropout voltage (Vdo) (typ) (mV) | 95 |
| Operating temperature range (°C) | -40 to 125 |
| WSON (DRV) | 6 | 4 mm² 2 x 2 |
