TPS61372 是内置了负载断开功能的完全集成型同步升压转换器。该器件可支持高达 16V 的输出电压（电流限制为 3.8A）。输入电压的范围为 2.5V 至 5.5V，可支持通过单节锂离子电池或 5V 总线供电的应用。

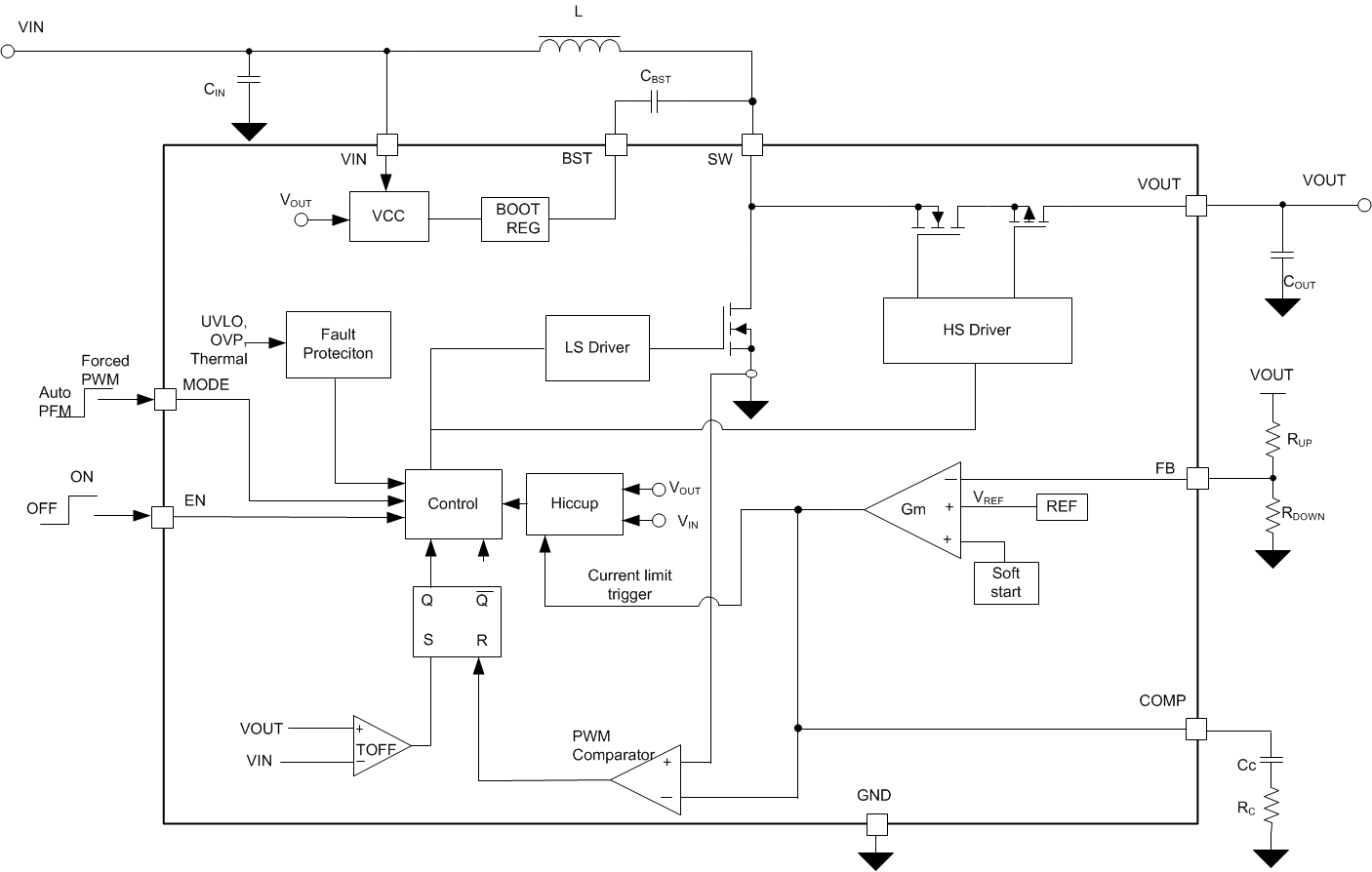

TPS61372 以自适应关断时间控制拓扑为基础采用了峰值电流模式。在中等到重负载条件下，该器件会在 1.5MHz PWM 模式下工作。在轻负载条件下，该器件可通过 MODE 引脚连接配置为自动 PFM 或强制 PWM 模式。自动 PFM 模式的优势是可在轻负载条件下实现高效率，而强制 PWM 模式则可以在整个负载范围内保持恒定开关频率。TPS61372 具有软启动功能，可最大限度地减小启动期间的浪涌电流。TPS61372 可在关断时断开负载，并提供断续模式输出短路保护。此外，该器件还实施了输出过压和热关断保护。TPS61372 可通过 16 引脚 WCSP 1.57mm × 1.52mm × 0.5mm 封装实现紧凑的解决方案尺寸。
| Topology | Boost |
| Vin (min) (V) | 2.5 |
| Vin (max) (V) | 5 |
| Vout (min) (V) | 5 |
| Vout (max) (V) | 15 |
| Switch current limit (typ) (A) | 3.6 |
| Type | Converter |
| Regulated outputs (#) | 1 |
| Switching frequency (min) (kHz) | 1350 |
| Switching frequency (max) (kHz) | 1650 |
| Iq (typ) (mA) | 0.074 |
| Features | Enable, Light Load Efficiency, Load Disconnect, Synchronous Rectification, UVLO Fixed |
| Duty cycle (max) (%) | 90 |
| Operating temperature range (°C) | -40 to 125 |
| Rating | Catalog |
| DSBGA (YKB) | 16 | 1.96 mm² 1.4 x 1.4 |
