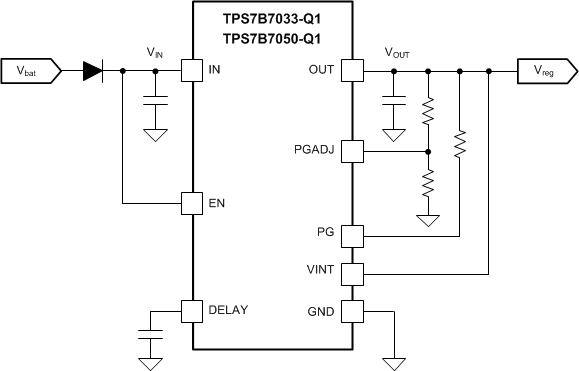

TPS7B70-Q1 是一款通过汽车电池供电的 300mA 低压降线性稳压器 (LDO)。该器件在轻负载条件下的静态电流仅有 19µA。因此，TPS7B70-Q1 是用于为微控制器 (MCU) 和控制器局域网 (CAN) 收发器等常开式组件供电的绝佳选择。
TPS7B70-Q1 的输入电压范围扩展到了 40V。该电压可帮助该器件承受瞬态条件，例如负载突降。该器件还具有电源正常 (PG) 引脚，可在输出电压实现稳压后通知系统。要实现必要的操作，您可以调整 PG 阈值电压和延迟。PG 信号的阈值电压通过外部电阻器进行调整。请使用外部电容器来调整延迟。
此器件可在 –40°C 至 +125°C 的环境温度下运行，且结温范围为 –40°C 至 +150°C。此外，此器件还采用了热传导封装，即使整个器件散热较多，也能实现持久运行，这是一种典型的脱离电池供电运行的特征。这些 特性以及所包含的电流限制和热关断保护使得 TPS7B70-Q1 成为为汽车系统组件供电的绝佳选择。
| Output options | Fixed Output |
| Iout (max) (A) | 0.3 |
| Vin (max) (V) | 40 |
| Vin (min) (V) | 4 |
| Vout (max) (V) | 5 |
| Vout (min) (V) | 3.3 |
| Fixed output options (V) | 3.3, 5 |
| Iq (typ) (mA) | 0.019 |
| Thermal resistance θJA (°C/W) | 39.7 |
| Rating | Automotive |
| Load capacitance (min) (µF) | 4.7 |
| Regulated outputs (#) | 1 |
| Features | Enable, Power good |
| Accuracy (%) | 2 |
| PSRR at 100 KHz (dB) | 40 |
| Dropout voltage (Vdo) (typ) (mV) | 300 |
| Operating temperature range (°C) | -40 to 125 |
| HTSSOP (PWP) | 16 | 32 mm² 5 x 6.4 |
