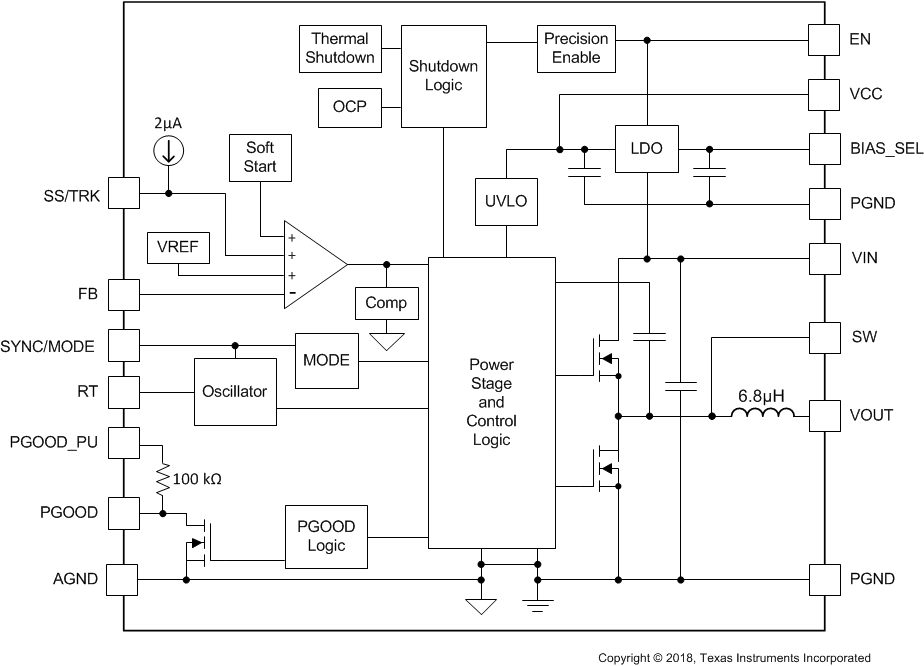

LMZM33604 电源模块是一款易于使用的集成式电源解决方案，它在一个低厚度的封装内整合了一个带有功率 MOSFET 的 4A 直流/直流转换器、一个屏蔽式电感器和多个无源器件。此电源解决方案仅需四个外部组件，并且省去了设计流程中的环路补偿和电感器元件选择过程。

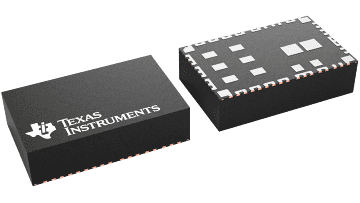

该器件采用 16mm × 10mm × 4mm、41 引脚 QFN 封装，可轻松焊接到印刷电路板上，并可实现紧凑的低厚度负载点设计。LMZM33604 的全套功能包括电源正常指示、可调节软启动、跟踪、同步、可编程 UVLO、预偏置启动、可选自动或 FPWM 模式以及过流和过热保护。可针对反相应用将 LMZM33604 配置为负输出 电压。
| Iout (max) (A) | 4 |
| Vin (min) (V) | 3.5 |
| Vin (max) (V) | 36 |
| Vout (min) (V) | 1 |
| Vout (max) (V) | 20 |
| Soft start | Adjustable |
| Features | EMI Tested, Enable, Frequency synchronization, Light Load Efficiency, Power good, Tracking |
| Operating temperature range (°C) | -40 to 105 |
| Iq (typ) (mA) | 0.021 |
| Regulated outputs (#) | 1 |
| Switching frequency (max) (kHz) | 2200 |
| Switching frequency (min) (kHz) | 350 |
| Duty cycle (max) (%) | 90 |
| Topology | Buck, Inverting Buck-Boost, Synchronous Buck |
| Type | Module |
| Rating | Catalog |
| B3QFN (RLX) | 41 | 160 mm² 16 x 10 |
