BQ25882

正在供货

采用 WCSP 封装、具有电源路径且适用于 USB 输入的 I2C 2 节 2A 升压电池充电器

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

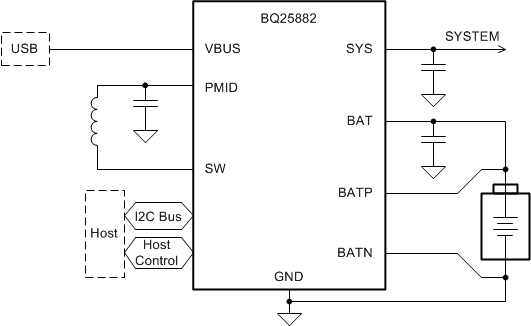

BQ25882 是高度集成的 2A 开关模式电池充电管理和系统电源路径管理器件，适用于两节锂离子电池和锂聚合物电池。具有充电和系统设置的 I²C 串行接口使得此器件成为真正的灵活解决方案。

高效的 2A、1.5MHz 开关模式升压充电器
- 在 7.6V 电池、充电电流为 1A 的情况下，充电效率为 92.5%
- 针对 USB 输入和 2 节锂离子电池输出进行了优化
- 用于轻负载运行的可选低功耗 PFM 模式（具有无声选项）
USB On-the-Go (OTG)，可调输出电压范围为 4.5V 至 5.5V
- 具有高达 2A 输出的降压转换器
- 在 5V、1A 输出的情况下，效率为 94.5%
- 精确的恒定电流 (CC) 限制
- 输出短路保护
- 用于轻负载运行的可选低功耗 PFM 模式（具有无声选项）
单输入，支持 USB 输入适配器
- 支持 3.9V 至 6.2V 的输入电压范围，绝对最大输入电压额定值为 20V
- 输入电流限制（500mA 至 3.3A，精度为 100-mA），支持 USB2.0、USB3.0 标准适配器
- 通过高达 5.5V 的输入电压限制进行最大功率跟踪
- 自动检测 USB SDP、CDP、DCP 以及非标准适配器
输入电流优化器 (ICO)，无需过载适配器即可最大限度地提高输入功率
采用 15mΩ 电池放电 MOSFET，具有较高的电池放电效率
集成 ADC，用于系统监视（总线电压和电流、电池电压、充电电流、系统电压以及 NTC 和裸片温度）
窄 VDC (NVDC) 电源路径管理
- 无需电池或深度放电的电池即可瞬时启动
- 电池充电模式下实现理想的二极管运行
灵活的自主和 I²C 模式，可实现最优系统性能
高集成度包括所有 MOSFET、电流检测和环路补偿
高精度
- ±0.4% 充电电压调节
- ±7.5% 充电电流调节
- ±7.5% 输入电流调节
安全
- 在充电和 OTG 降压模式下的电池温度检测
- 热调节和热关断

Number of series cells	2
Charge current (max) (A)	2
Vin (max) (V)	6.2
Cell chemistry	Li-Ion/Li-Polymer
Battery charge voltage (min) (V)	6.8
Battery charge voltage (max) (V)	9.2
Absolute max Vin (max) (V)	20
Control topology	Switch-Mode Boost
Control interface	I2C
Features	BAT temp thermistor monitoring (JEITA profile), IC thermal regulation, ICO (Input Current Optimization), IINDPM (Input current limit), Input OVP, Integrated ADC, Integrated LDO, Power Path, USB C/PD compatible, USB D+/D-/BC1.2 integrated, USB OTG integrated, VINDPM (Input voltage threshold to maximize adaptor power)
Vin (min) (V)	3.9
Rating	Catalog
Operating temperature range (°C)	-40 to 85

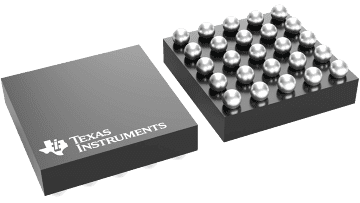

DSBGA (YFF)

4.84 mm² 2.2 x 2.2
