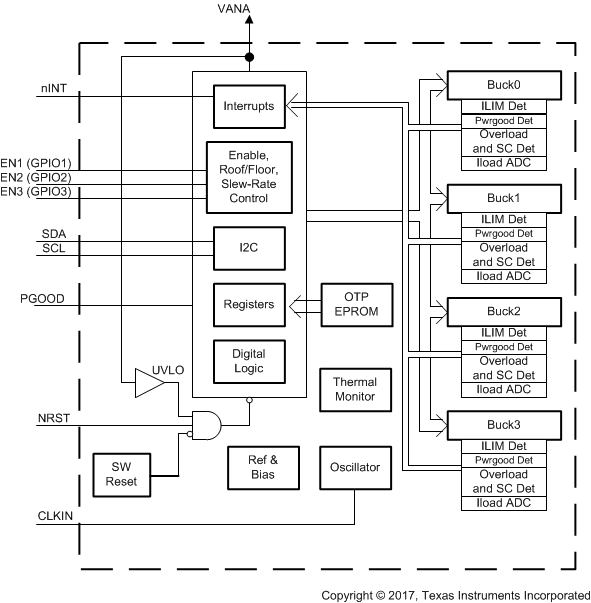

LP8756x-Q1 器件专为满足各种汽车电源 应用中最新处理器和平台的电源管理要求而设计。该器件包含四个降压直流/直流转换器内核，这些内核可配置为 1 个四相输出、1 个三相和 1 个单相输出、2 个两相输出、1 个两相和 2 个单相输出，或者 4 个单相输出。该器件由 I2C 兼容串行接口和使能信号进行控制。
自动脉宽调制 (PWM) 到脉频调制 (PFM) 操作（AUTO 模式）与自动增相和切相相结合，可在较宽输出电流范围内最大限度地提高效率。LP8756x-Q1 支持对多相位输出的远程差分电压检测，可补偿稳压器输出与负载点 (POL) 之间的 IR 压降，从而提高输出电压的精度。此外，可以强制开关时钟进入 PWM 模式以及将其与外部时钟同步，从而最大限度地降低干扰。
LP8756x-Q1 器件支持在不添加外部电流检测电阻器的情况下进行负载电流测量。该器件还支持与使能信号同步的可编程启动与关断延迟和序列。这些序列可能包括用于控制外部稳压器、负载开关和处理器复位的 GPIO 信号。在启动和电压变化期间，该器件会对输出压摆率进行控制，从而最大限度地减小输出电压过冲和浪涌电流。
| Regulated outputs (#) | 2 |
| Configurability | Factory programmable, Software configurable |
| Vin (min) (V) | 2.8 |
| Vin (max) (V) | 5.5 |
| Iout (max) (A) | 8 |
| Features | Diagnostics, Dynamic voltage scaling, Eco-mode, Enable, Enable pin, I2C control, Overcurrent protection, Power good, Power sequencing, Power supply and system monitoring, Spread-Spectrum Clock (SSC) Generation, Thermal shutdown, UVLO fixed |
| Step-up DC/DC converter | 0 |
| Step-down DC/DC converter | 2 |
| Step-down DC/DC controller | 0 |
| Step-up DC/DC controller | 0 |
| LDO | 0 |
| Iq (typ) (mA) | 0.0067 |
| Rating | Automotive |
| Switching frequency (max) (kHz) | 2200 |
| Operating temperature range (°C) | -40 to 125 |
| Processor supplier | Texas Instruments |
| Processor name | Jacinto TDA2Px, Jacinto TDA7xP |
| Shutdown current (ISD) (typ) (µA) | 1.4 |
| Switching frequency (typ) (kHz) | 2000 |

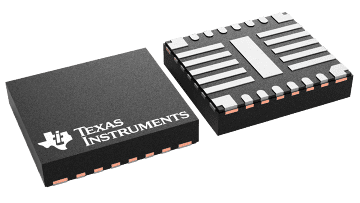

| VQFN-HR (RNF) | 26 | 18 mm² 4.5 x 4 |
