OPA4H014-SEP

正在供货

产品详情

OPA4H014-SEP 是一款低功耗 JFET 输入运算放大器，具有良好漂移性能和较低的输入偏置电流。凭借其包括 V– 在内的输入范围和轨至轨输出，设计人员可以利用 JFET 放大器的低噪声特性，同时还可以连接到单电源精密模数转换器 (ADC) 和数模转换器 (DAC)。

OPA4H014-SEP 可实现 11MHz 单位增益带宽和 20V/µs 压摆率，同时仅消耗 1.8mA（典型值）的静态电流。此器件由 4.5V 至 18V 单电源或 ±2.25V 至 ±9V 双电源供电。

运算放大器采用 14 引脚塑料 TSSOP 封装，可抵御高达 43MeV•cm²/mg (SET) 的辐射，并且在高达 30krad(Si) 的条件下无 ELDRS

抗辐射
- 单粒子锁定 (SEL) 对于 43MeV•cm²/mg 的抗扰度
- 在 30 krad(Si) 的条件下无 ELDRS
- 每个晶圆批次的 RLAT 总电离剂量 (TID) 高达 30 krad(Si)
增强型航天塑料
- Au 键合线和 NiPdAu 铅涂层
- 采用增强型模塑化合物实现低释气
- 制造、组装和测试一体化基地
- 延长了产品生命周期
- 延长了产品变更通知周期
- 产品可追溯性
非常低的温漂：1 µV/°C（最大值）
极低的偏移：120 µV
低输入偏置电流：10 pA（最大值）

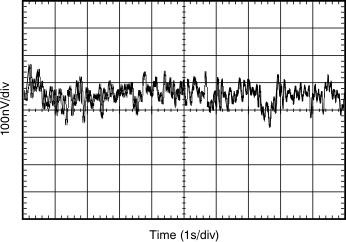

低噪声：5.1 nV/√Hz
压摆率：20 V/µs
低电源电流：2 mA（最大值）
输入电压范围包括 V– 电源
宽电源电压范围：4.5V 至 18V

Number of channels	4
Total supply voltage (+5 V = 5, ±5 V = 10) (max) (V)	18
Total supply voltage (+5 V = 5, ±5 V = 10) (min) (V)	4.5
Vos (offset voltage at 25°C) (max) (mV)	0.12
GBW (typ) (MHz)	11
Slew rate (typ) (V/µs)	20
Rail-to-rail	Out
Offset drift (typ) (µV/°C)	0.35
Iq per channel (typ) (mA)	1.8
Vn at 1 kHz (typ) (nV√Hz)	5.8
CMRR (typ) (dB)	140
Rating	Space
Operating temperature range (°C)	-55 to 125
Input bias current (max) (pA)	10
Iout (typ) (A)	0.03
Architecture	FET
Input common mode headroom (to negative supply) (typ) (V)	-0.1
Input common mode headroom (to positive supply) (typ) (V)	-3.5
Output swing headroom (to negative supply) (typ) (V)	0.2
Output swing headroom (to positive supply) (typ) (V)	-0.2
THD + N at 1 kHz (typ) (%)	0.00005

TSSOP (PW)

32 mm² 5 x 6.4
