TPS7A10 是一款超小型低静态电流低压降稳压器 (LDO)，它能够实现 300mA 的拉电流并具有出色的交流性能（负载和线路瞬态响应）。该器件具有 0.75V 至 3.3V 的输入范围以及 0.5V 至 3.0V 的输出范围，并在负载、线路和温度上具有 1.5% 的极高精度。此性能非常适合于为更低的现代 MCU 内核电压和模拟传感器供电。

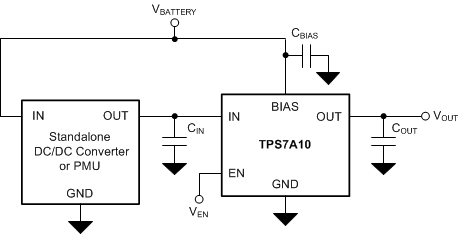

主要电源路径通过 VIN，可连接至高于输出电压的值低至 70mV 的电源。该器件使用一个用于为 LDO 的内部电路供电的附加 VBIAS 电源轨，支持极低的输入电压。VIN 和 VBIAS 分别消耗 1.6µA 和 6µA 的极低静态电流。低 IQ 和超低压降 特性 有助于提高功耗敏感型应用中解决方案的 效率。例如，VIN 可以是高效直流/直流降压稳压器的输出，而 VBIAS 引脚可以连接至一个可再充电电池。
TPS7A10 配备了一个有源下拉电路，用于在处于禁用状态时对输出进行快速放电，并提供已知的启动状态。
TPS7A10 可采用超小型 5 引脚 DSBGA (YKA) 封装，从而使其非常适合空间受限的 应用。该器件还可采用 6 引脚 WSON (DSE) 封装。
| Output options | Fixed Output |
| Iout (max) (A) | 0.3 |
| Vin (max) (V) | 3.3 |
| Vin (min) (V) | 0.75 |
| Vout (max) (V) | 3 |
| Vout (min) (V) | 0.5 |
| Fixed output options (V) | 0.6, 0.8, 1, 1.05, 1.1, 1.2, 1.5, 1.8, 2.5, 2.8, 3 |
| Noise (µVrms) | 110 |
| Iq (typ) (mA) | 0.0016 |
| Thermal resistance θJA (°C/W) | 169.4, 188.8 |
| Rating | Catalog |
| Load capacitance (min) (µF) | 2.2 |
| Regulated outputs (#) | 1 |
| Features | Enable, Output discharge |
| Accuracy (%) | 1.5 |
| PSRR at 100 KHz (dB) | 36 |
| Dropout voltage (Vdo) (typ) (mV) | 70 |
| Operating temperature range (°C) | -40 to 125 |

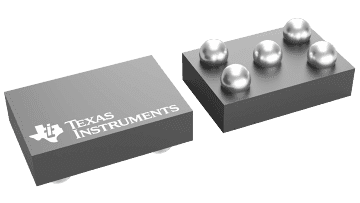

| DSBGA (YKA) | 5 | 0.8814 mm² 1.13 x 0.78 |

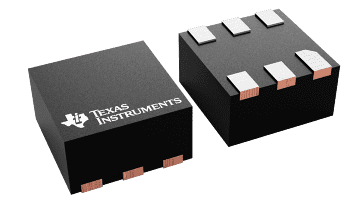

| WSON (DSE) | 6 | 2.25 mm² 1.5 x 1.5 |
