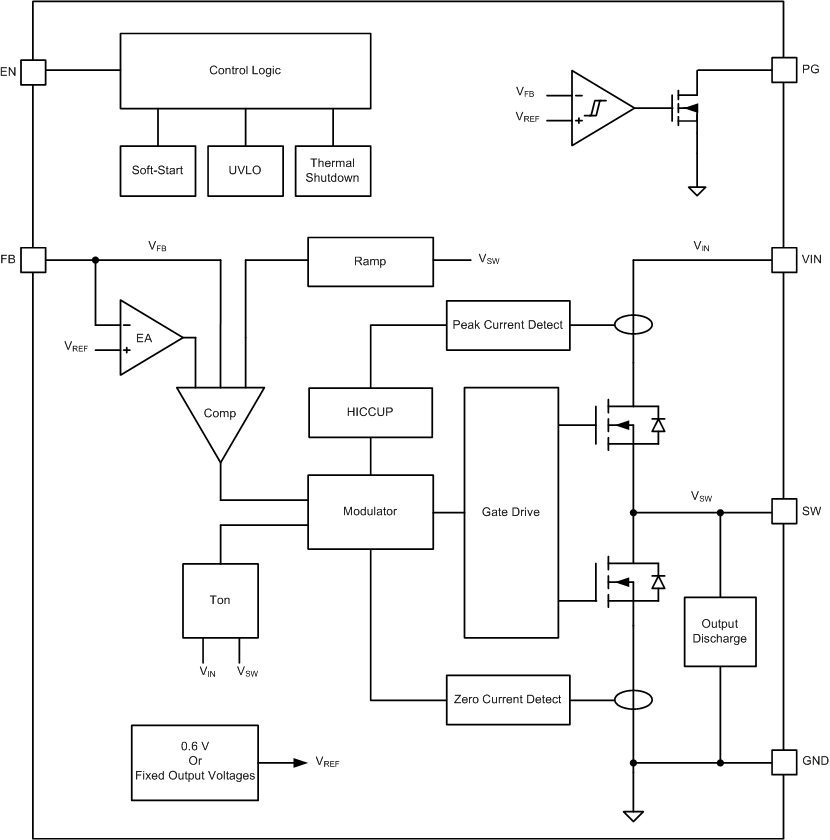

TPS6282x 是易于使用的同步直流/直流降压转换器系列，具有仅 4µA 的超低静态电流。该器件基于 DCS 控制拓扑，可实现快速瞬态响应。由于具有内部基准，该产品可在 -40°C 至 125°C 的结温范围内以 1% 的高反馈电压精度将输出电压调节到 0.6V 以下。该系列器件具有引脚对引脚和 BOM 对 BOM 兼容性。整个解决方案需要一个小型 470nH 电感器、一个 4.7µF 输入电容器和两个 10µF 或一个 22µF 的输出电容器。

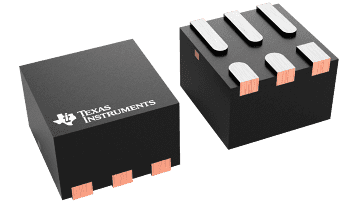

TPS6282x 具有两种型号。第一种型号可自动进入省电模式，在超轻负载条件下保持高效率，从而延长系统电池的运行时间。第二种型号可实现强制 PWM 运行，以维持连续导通模式，从而确保超低的输出电压纹波和准固定开关频率。该器件具有电源正常信号和内部软启动电路。该器件能够以 100% 模式运行。在故障保护方面，该器件加入了断续短路保护以及热关断功能。该器件采用 6 引脚 1.5mm × 1.5mm QFN 封装，可提供功率密度超高的解决方案。
| Vin (min) (V) | 2.4 |
| Vin (max) (V) | 5.5 |
| Vout (min) (V) | 0.6, 1.8 |
| Vout (max) (V) | 1.8, 4 |
| Iout (max) (A) | 3 |
| Iq (typ) (mA) | 0.004 |
| Switching frequency (min) (kHz) | 2200 |
| Switching frequency (max) (kHz) | 2200 |
| Features | Enable, Light Load Efficiency, Light load efficiency, Output discharge, Over Current Protection, Power good, Pre-Bias Start-Up, Soft Start Fixed, Synchronous Rectification, UVLO Fixed, UVLO fixed |
| Operating temperature range (°C) | -40 to 125 |
| Rating | Catalog |
| Regulated outputs (#) | 1 |
| Control mode | Constant on-time (COT), DCS-Control |
| Duty cycle (max) (%) | 100 |
| Type | Converter |
| VSON-HR (DMQ) | 6 | 2.25 mm² 1.5 x 1.5 |
