TPS7A05

正在供货

产品详情

TPS7A05 是一款超小型低静态电流低压降稳压器 (LDO)，可提供 200mA 的电流以及出色的瞬态性能。该器件的输出范围为 0.8V 至 3.3V，典型精度为 1%。

TPS7A05 具有超低 I_Q (1µA)，消耗的静态电流极低，从而能够在电池供电应用中延长电池寿命提供了出色的功能性与安全性。该器件可由可再充电的锂离子电池、锂原电池化学物质（如 Li-SOCl2、Li-MnO2）以及两到三节碱性电池供电。

TPS7A05 采用有源下拉电路，用于在器件处于禁用状态时对输出进行快速放电。

TPS7A05 的完整额定工作温度范围为 T_J = -40°C 至 +125°C，采用标准的 X2SON (DQN)、SOT-23（DBV 和 DBZ）以及 DSBGA (YKA) 封装。

超低 I_Q：1µA（典型值）、3µA（最大值）
- I_GND：在 200mA 下为 6µA（典型值）
绝佳的瞬态响应
封装：

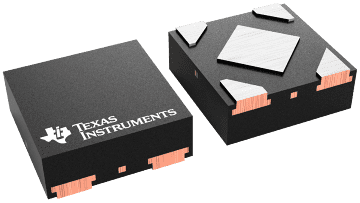

- 1.0mm × 1.0mm X2SON (4)

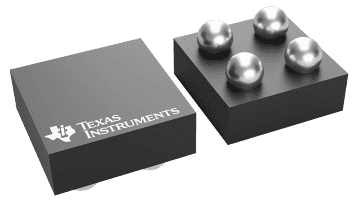

- 0.65mm × 0.65mm DSBGA (4)
- SOT-23 (5)
- SOT-23 (3)
输入电压范围：1.4V 至 5.5V
输出精度：1% 典型值，3% 最大值
可提供固定输出电压：
- 0.8V 至 3.3V
非常低的压降：
- 200mA 时为 235mV（最大值）(3.3V_OUT)
有源输出放电
折返电流限制
与 0.47µF 或更大的电容器一起工作时保持稳定

Output options	Fixed Output
Iout (max) (A)	0.2
Vin (max) (V)	5.5
Vin (min) (V)	1.4
Vout (max) (V)	3.3
Vout (min) (V)	0.8
Fixed output options (V)	0.8, 1, 1.1, 1.2, 1.5, 1.8, 1.82, 2, 2.2, 2.5, 2.7, 2.8, 2.85, 3, 3.1, 3.3
Noise (µVrms)	180
Iq (typ) (mA)	0.001
Thermal resistance θJA (°C/W)	144.1, 185.6, 198.0, 267.3
Rating	Catalog
Load capacitance (min) (µF)	0.47
Regulated outputs (#)	1
Features	Enable, Foldback Overcurrent protection, Output discharge
Accuracy (%)	2
PSRR at 100 KHz (dB)	15.4
Dropout voltage (Vdo) (typ) (mV)	204
Operating temperature range (°C)	-40 to 125
