TPS7B82-Q1

正在供货

符合 AEC-Q100 0 级和 1 级标准、具有使能引脚的汽车类 300mA 非电池电源 (40V) 超低 IQ LDO

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

在汽车电池连接应用中，低静态电流 (I Q) 对于省电和延长电池寿命而言至关重要。对于始终开启的系统，必须要实现超低 I Q。

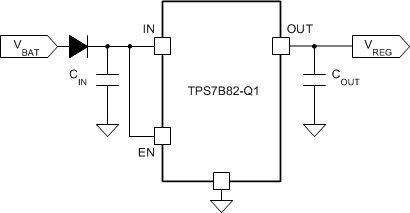

TPS7B82-Q1 是一款旨在在 3V 至 40V（45V 负载突降保护）宽输入电压范围内运行的低压降线性稳压器。TPS7B82-Q1 的工作电压低至 3V，因此可在冷启动以及启动和停止情况下继续工作。该器件在轻负载时的典型静态电流仅为 2.7µA，是用于为待机系统中的微控制器 (MCU) 和 CAN/LIN 收发器供电的理想解决方案。

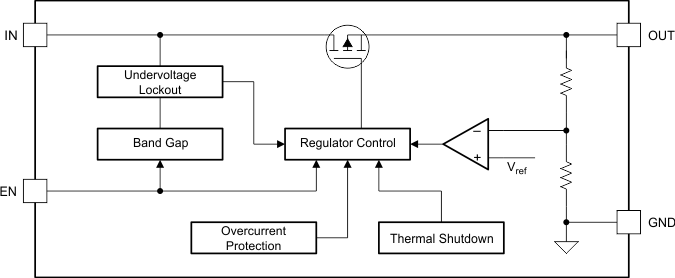

这些器件具有集成的短路和过流保护功能。该器件可在 -40°C 至 +125°C 的环境温度下运行，结温范围为 -40°C 至 +150°C。此外，该器件采用了热传导封装，即使整个器件散热较多，也能实现持久运行。由于这些特性，该器件旨在用作各种汽车应用的电源。

符合面向汽车应用的 AEC-Q100 标准：
- 温度等级 1：–40°C ≤ T A ≤ 125°C
- 温度等级 0：–40°C ≤ T A ≤ 150°C
工作结温范围：
- 1 级：–40°C ≤ T J ≤ 150°C
- 0 级：–40°C ≤ T J ≤ 165°C
低静态电流 I Q：
- 关断模式下 I Q 为 300nA
- 轻负载时典型值为 2.7µA
- 轻负载时最大值为 5µA
3V 至 40V 宽 V IN 输入电压范围，瞬态电压高达 45V
最大输出电流：300mA
输出电压精度为 2%
最大压降电压：对于固定 5V 输出版本，200mA 负载电流下为 700mV
与低 ESR（0.001Ω 至 5Ω）陶瓷输出稳定电容器（1µF 至 200µF）搭配使用时可保持稳定
2.5V、3.3V 和 5V 固定输出电压
封装：
- 8 引脚 HVSSOP，R θJA = 63.9°C/W
- 6 引脚 WSON，R θJA = 72.8°C/W

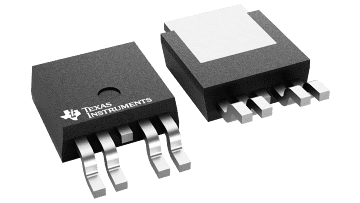

- 5 引脚 TO-252，R θJA = 31.1°C/W

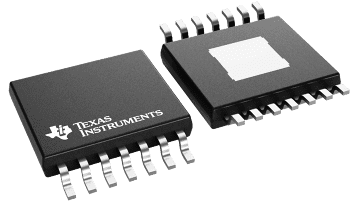

- 14 引脚 HTSSOP，R θJA = 52.0°C/W

Output options	Fixed Output
Iout (max) (A)	0.3
Vin (max) (V)	40
Vin (min) (V)	3
Vout (max) (V)	5
Vout (min) (V)	3.3
Fixed output options (V)	2.5, 3.3, 5
Noise (µVrms)	450
Iq (typ) (mA)	0.003
Thermal resistance θJA (°C/W)	31.1, 52.0, 59, 63.9, 72.8
TI functional safety category	Functional Safety-Capable
Rating	Automotive
Load capacitance (min) (µF)	1
Regulated outputs (#)	1
Features	Enable
Accuracy (%)	2
PSRR at 100 KHz (dB)	25
Dropout voltage (Vdo) (typ) (mV)	400
Operating temperature range (°C)	-40 to 150

HTSSOP (PWP)	14	32 mm² 5 x 6.4
HVSSOP (DGN)	8	14.7 mm² 3 x 4.9
TO-252 (KVU)	5	66.726 mm² 6.6 x 10.11
WSON (DRV)	6	4 mm² 2 x 2
