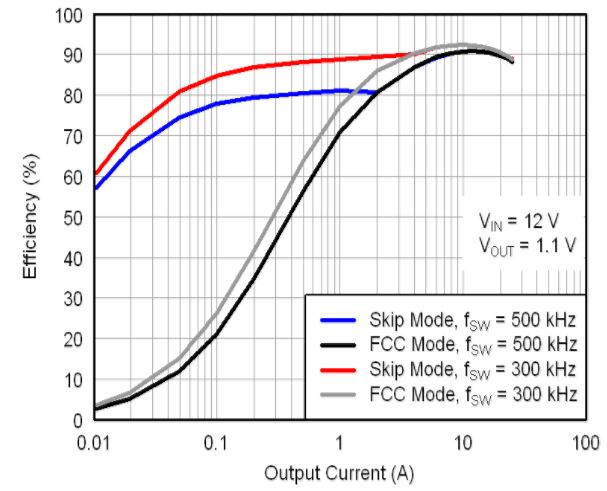

TPS53119 器件是一款具有自适应导通时间 D-CAP 模式控制的小型单路降压控制器。此器件适合用于低输出电压、大电流、PC 系统电源轨以及数字消费类产品中类似的负载点 (POL) 电源。此器件的小型封装和最小引脚数量节省了 PCB 上的空间,同时可通过专用 EN 引脚和预设频率选项来简化电源设计。轻载情况下的跳频模式、强大的栅极驱动器以及低侧 FET RDS(on) 电流检测功能可在广泛的负载范围内支持低损耗和高效率特性。转换输入电压(高侧 FET 漏极电压)范围介于 4.5V 和 25V 之间,并且输出电压范围介于 0.6V 和 5.5V 之间。TPS53119 采用 16 引脚 VQFN 封装,其额定工作温度为 –20°C 至 +85°C。
| Vin (min) (V) | 3 |
| Vin (max) (V) | 26 |
| Vout (min) (V) | 0.6 |
| Vout (max) (V) | 5.5 |
| Iout (max) (A) | 20 |
| Iq (typ) (mA) | 0.4 |
| Switching frequency (min) (kHz) | 250 |
| Switching frequency (max) (kHz) | 970 |
| Features | Adjustable current limit, Enable, Light Load Efficiency, Power good, Pre-Bias Start-Up |
| Operating temperature range (°C) | -20 to 85 |
| Regulated outputs (#) | 1 |
| Number of phases | 1 |
| Rating | Catalog |
| Control mode | D-CAP |
| Type | Controller |

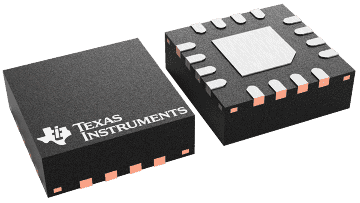

| VQFN (RGT) | 16 | 9 mm² 3 x 3 |
