汽车应用中有各种 LED 指示器。某些 应用 （如混合仪表组和电子旋钮式换挡器）具有安全要求，必须具有 LED 故障诊断功能；其他 应用 （如 HVAC 面板）仅具有一个 LED 开关控制器，不要求具有 LED 诊断功能。为了涵盖两种 应用，TLC6C5816-Q1 器件实现了灵活的 LED 诊断功能。通过写入到寄存器，可以对输出通道配置 LED 诊断 特性 或不配置 LED 诊断 特性。

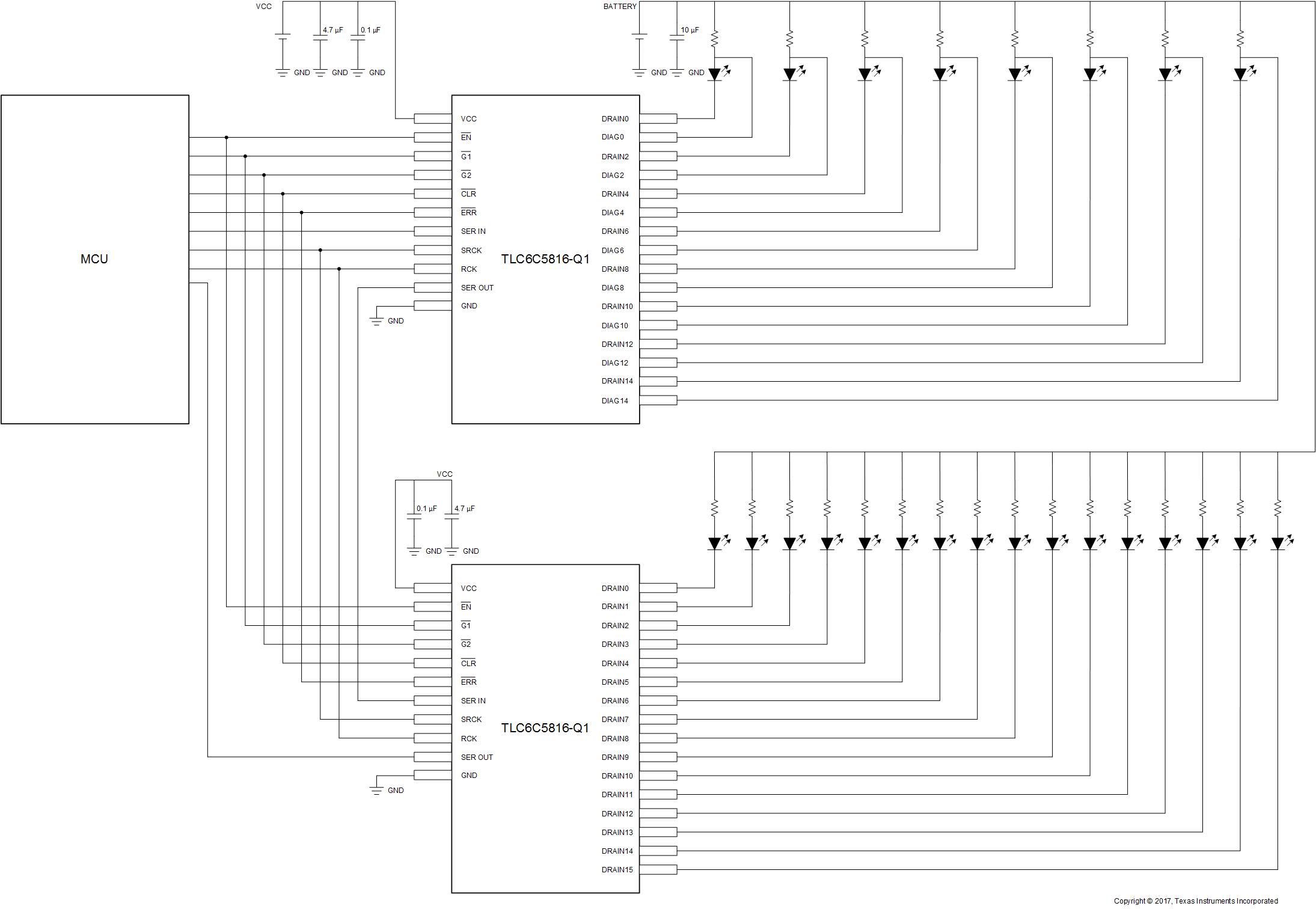

TLC6C5816-Q1 器件是一个 16 位移位寄存器 LED 驱动器，专门用于支持汽车 LED 应用。内置 LED 开路和 LED 短路诊断机制提供增强的安全保护。该器件含有 16 个带电源 DMOS 晶体管输出的通道。其中 8 个通道配置了相应的寄存器，支持 LED 故障诊断，因此该器件可以驱动 16 个不具有诊断功能的通道或 8 个具有诊断功能的通道。诊断通道 DIAGn 必须连接到 DRAINn 才能实现 LED 诊断。命令错误故障表明通道配置了 LED 诊断功能，但寄存器写入命令同时打开了该通道。器件提供循环冗余校验，以验证移位寄存器中的寄存器值。在读回模式中，该器件提供 6 位 CRC 提醒。MCU 可以读回 CRC 提醒并检查该提醒是否正确，以确定 MCU 与该器件之间的通信环路是否良好。
| Number of channels | 16 |
| Topology | Open drain |
| Rating | Automotive |
| TI functional safety category | Functional Safety-Capable |
| Operating temperature range (°C) | -40 to 125 |
| Vin (min) (V) | 3 |
| Vin (max) (V) | 5.5 |
| Vout (min) (V) | 0 |
| Vout (max) (V) | 40 |
| Iout (max) (A) | 0.8 |
| Features | Fault Detection, LED Open Detection, LED Short to Ground Detection, Thermal Error Flag, Thermal shutdown |

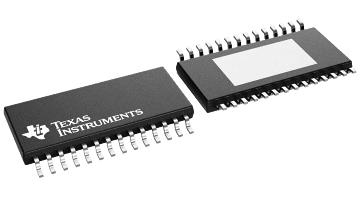

| HTSSOP (PWP) | 28 | 62.08 mm² 9.7 x 6.4 |
